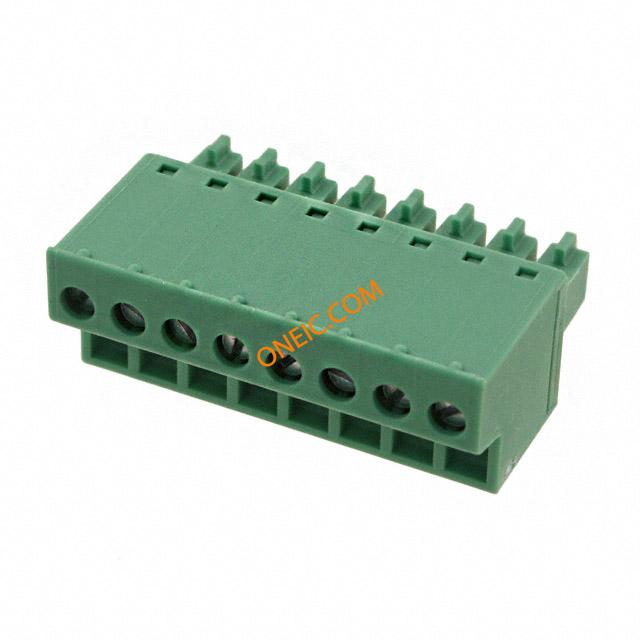

1850725
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks FRONT-MC 1 5/ 8-ST-3 Conn Terminal Block F 8 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 8POS STR 3.81MM Printed-circuit board connector FRONT-MC 1,5/ 8-ST-3,81 FRONT-MC15/8-ST-381 Phoenix Contact MINI COMBICON FRONT-MC 系列 3.81mm 节距 8 路 母 绿色 插头, 螺钉端接 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 零件号别名 | FRONT-MC1,5/8-ST-3,81 | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 21.7 |
| 间距 | 0.150" (3.81mm) | 高度 | 12.3 |
| 重量 | 3.492122 oz | 材料（通用） | 聚酰胺，锡（触点） |
| 包装方式 | Bulk | 导线线规 | 16-30 AWG |
| 端接方式 | Screw | 安装类型 | Cable Mount |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 排数 | 1 | 插头进线方向 | 180° |
| 壳体材料 | Polyamide | 总长度 | 31.27 |
| 端接排数 | 螺钉 | 端接样式 | Screw |
| 触点数 | 8 | 位数 | 8 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 28-16 |
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MC | 层数 | 1 |
| 每层位数 | 8 | ||
