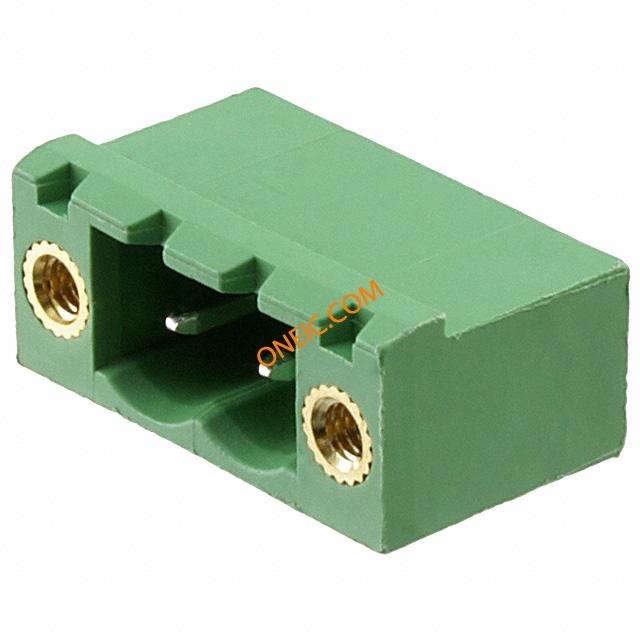

1776508
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 5.08mm 2P HDR W/FLG Conn Shrouded Header HDR 2 POS 5.08mm Solder RA Thru-Hole TERM BLOCK HDR 2POS R/A 5.08MM Header for PCB plug connector MSTB 2,5/ 2-GF-5,08 Header;BaseStrip;12A;320V;2-Pos.;5.08mm Pluggable terminal block; socket; male; angled; 5.08mm; THT; 12A Phoenix Contact COMBICON MSTB 系列 5.08mm节距 2路 (1排) 直 印刷电路板接线端子块, 焊接端接, 12A |
| 分类 |
商业参数
| 产品 | Headers | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Headers and PCB Receptacles |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 250 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 250 V | 极数 | 2 |
| 最大额定电流 | 12 A | 最小输入电压 | 320V |
| 最小供电电压 | 250V | ||
机械参数
| 颜色 | Green | 深度 | 12 mm |
| 间距 | 0.200" (5.08mm) | 高度 | 8.6 mm |
| 重量 | 5.396916 oz | 包装方式 | Bulk |
| 方向 | angled | 端接方式 | Solder |
| 柱间距 | 5.08mm | 外壳颜色 | Green |
| 安装类型 | Right Angle | 连接器类型 | male |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | 镀锡 |
| 壳体材料 | Polybutylene Terephthalate | 总长度 | 20.32 mm |
| 包装数量 | 50 | 端接排数 | 焊接 |
| 连接器 - 电缆 | socket | 端接样式 | Through Hole |
| 排针方向 | 90°, Right Angle | 触点数 | 2 |
| 位数 | 2 | 接线端子类型 | Header, Male Pins, Shrouded (4 Side) |
产品信息
| SPG | 50 | 类型 | Shrouded Header |
| 连接器性别 | HDR | 系列 | MSTB |
| 产品特性 | Flange | CAD图纸 | 3D CAD 模型 |
| 单元数量 | 1 | 行业别名 | MSTB 2, 5/ 2-GF-5, 08 |
| 层数 | 1 | 每层位数 | 2 |
