点击放大查看
1758021
| 制造商 | Phoenix Contact GmbH & Co. KG |

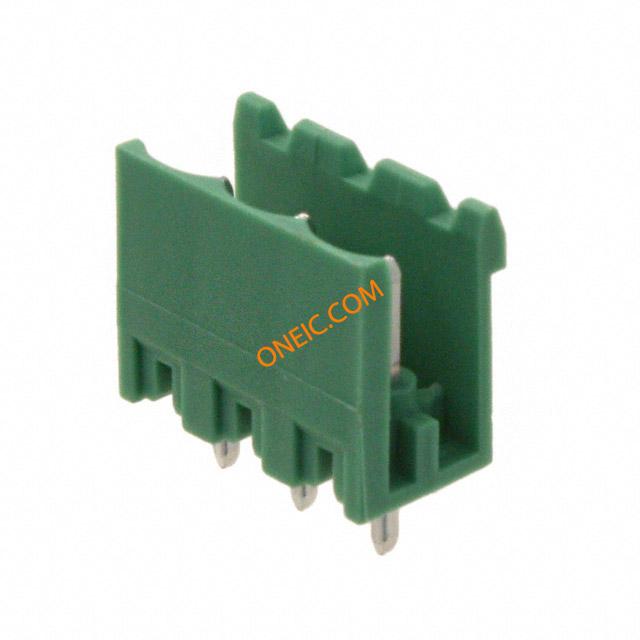

| 描述 | Pluggable Terminal Blocks 5.08 3P HEADER 180DG Conn Shrouded Header HDR 3 POS 5.08mm Solder ST Thru-Hole TERM BLOCK HDR 3POS VERT 5.08MM Phoenix Contact MSTBV Series 5.08mm Pitch 3 Way 1 Row Straight PCB Header, Solder Termination, 12A Conn;TermBlk;PCB;Header;SnglLvl;Sldr;3Pole;5.08mmPitch;COMBICON Phoenix Contact COMBICON MSTBV 系列 5.08mm节距 3路 (1排) 直 印刷电路板接线端子块, 焊接端接, 12A , 通孔 |
| 分类 |
商业参数
| 产品 | Headers | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Headers and PCB Receptacles |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 250 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Compliant | 标准 | ULListed,cUL,CSACertified |
| 认证机构 | UL,CUL,CSA | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 12A | 电压 | 300V |
| 额定电压 | 320V | 极数 | 3Poles |
| 输出电流 | 12A | 标称电压 | 250V |
| 最大额定电流 | 12A | 保护电压（VP）（2416） | 4kV |
机械参数
| 颜色 | Green | 深度 | 8.6 |
| 间距 | 0.200" (5.08mm) | 高度 | 12 |
| 长度 | 15.24 | 重量 | 5.432190 oz |
| 端部样式 | Solder | 包装方式 | Bulk |
| 方向 | Straight | 端接方式 | Solder |
| 孔径 | 1.4mm | 安装类型 | Through Hole |
| 接触镀层 | Tin | 安装样式 | SolderMount |
| 排数 | 1 | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 主要材料 | PCB | 尺寸/外形 | 10.16mmL |
| 端接排数 | 焊接 | 插针孔直径 | 5.08mm |
| 端接样式 | Through Hole | 连接器颜色 | Green |
| 排针方向 | Vertical | 触点数 | 3 |
| 位数 | 3 | 接线端子类型 | Header, Male Pins, Shrouded (2 Side) |
| 绝缘材料 - 材质 | Polybutylene Terephthalate | 法兰下方引脚尺寸 | 1x1mm |
产品信息
| 类型 | Shrouded Header | 级别 | SingleLevel |
| 连接器性别 | HDR | 系列 | MSTBV |
| CAD图纸 | 3D CAD Model | 制造商全称 | COMBICON |
| 行业别名 | MSTBV 2, 5/ 3-G-5, 08 | 层数 | 1 |
| 基础产品编号 | MSTBV2,5/3-G-5,08 | 每层位数 | 3 |
| 其他规格 | 1 | 装配配置 | Through Hole |
