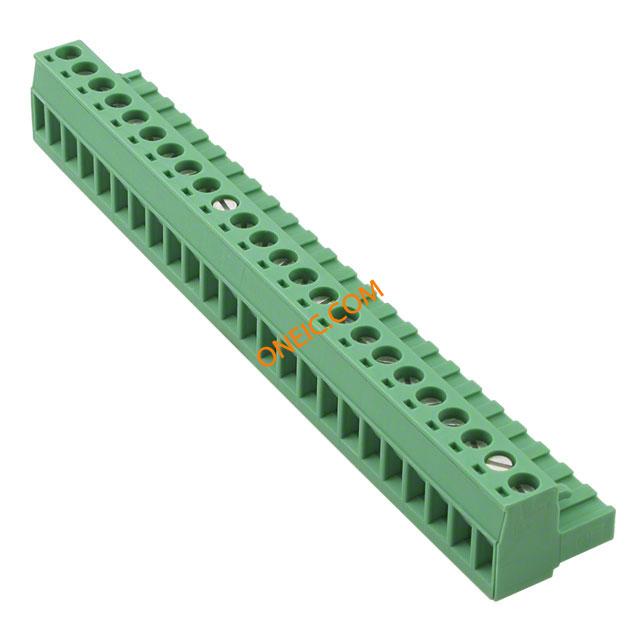

1757239
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks MSTB 2.5/24-ST-5.08 Conn Terminal Block F 24 POS 5.08mm Screw RA Cable Mount 12A TERM BLOCK PLUG 24POS STR 5.08MM Printed-circuit board connector MSTB 2,5/24-ST-5,08 Conn Terminal Blocks F 24 POS 5.08mm Screw RA Cable Mount 12A MSTB25/24-ST-508 Phoenix Contact COMBICON MSTB 系列 24路 5.08mm节距 插头外壳 , 螺钉端接, 12A |
| 分类 |
商业参数
| 产品 | Plugs | 交货时间 | 22 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Terminal Blocks |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 250 V | 最大额定电流 | 12 A |
| 最小输入电压 | 320V | 最小供电电压 | 250V |
机械参数
| 颜色 | Green | 深度 | 18.2 mm |
| 间距 | 0.200" (5.08mm) | 高度 | 15 mm |
| 重量 | 4.515067 oz | 包装方式 | Bulk |
| 导线线规 | 12-30 AWG | 端接方式 | Screw |
| 安装类型 | Cable Mount | 接触镀层 | Tin |
| 安装样式 | Cable | 排数 | 1 |
| 插头进线方向 | 180° | 壳体材料 | Polyamide |
| 总长度 | 121.92 mm | 端接排数 | 螺钉 |
| 端接样式 | Screw | 触点数 | 24 |
| 位数 | 24 | 接线端子类型 | Plug, Female Sockets |
| 线规或范围 - AWG | 24-12 | ||
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MSTB | 产品特性 | Retention Latches (Non-Wire Side) |
| 行业别名 | MSTB 2, 5/24-ST-5, 08 | 层数 | 1 |
| 每层位数 | 24 | ||
文档与媒体
相关型号
1758238
Phoenix Contact
プラグ着脱可能ターミナルブロック MSTBV 2 5/24-G-5 08 Conn Shrouded Header HDR 24 POS 5.08mm Solder ST Thru-Hole TERM BLOCK HDR 24POS VERT 5.08MM MSTBV 2,5/24-G-5,08 Pluggable Terminal Blocks MSTBV 2 5/24-G-5 08 HEADER,PITCH:5.08MM,POS24

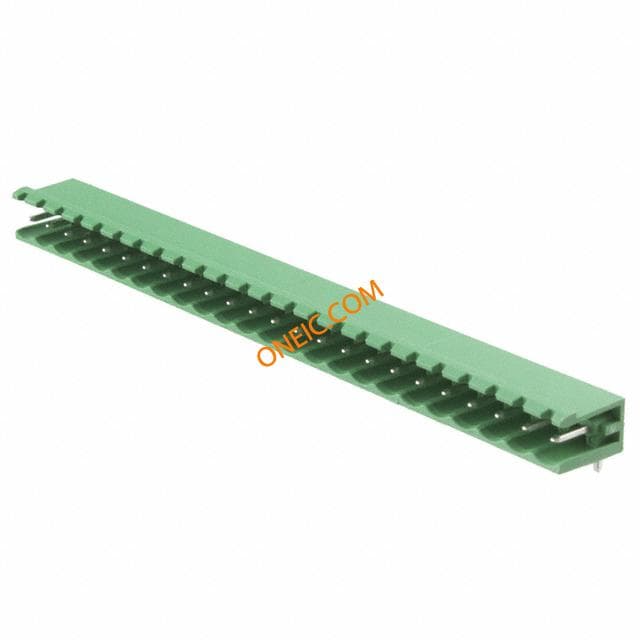

1759237
