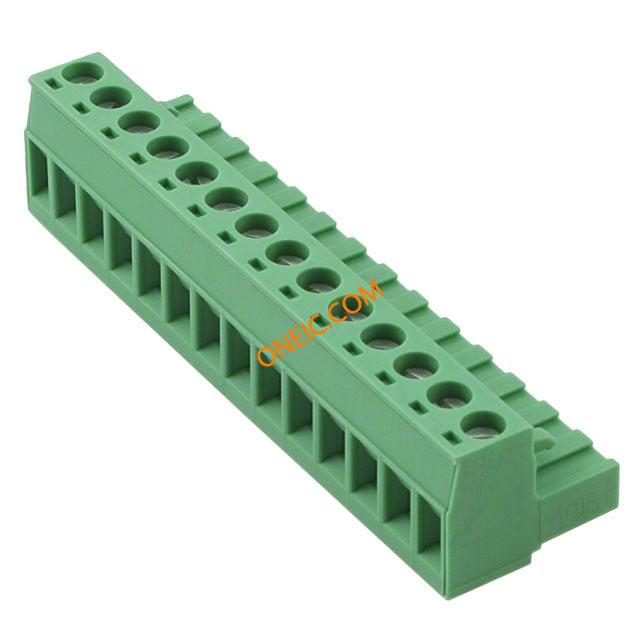

点击放大查看
1757132
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 14P 5.08mm PLUG MSTB 2 5/14-ST-5 08 Conn Terminal Block F 14 POS 5.08mm Screw RA Cable Mount 12A TERM BLOCK PLUG 14POS STR 5.08MM Non-Fused Terminal Block Cable Mount 14 Way, Screw Down, 250V Conn;TermBlk;Plug;Screw;14;5.08mm;24-12AWG;Green;12A;250V Phoenix Contact 14 路 无熔丝端子块, 电缆安装, 螺钉拧紧端接, 250 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Plugs | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Terminal Blocks |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 250 V | 最大额定电流 | 12A |
| 最小输入电压 | 320V | ||
机械参数
| 颜色 | Green | 深度 | 18.2 |
| 间距 | 0.200" (5.08mm) | 高度 | 15 |
| 重量 | 4.515067 oz | 材料（通用） | Nylon |
| 包装方式 | Bulk | 导线线规 | 12-30 AWG |
| 端接方式 | Screw | 安装类型 | Cable Mount |
| 接触镀层 | Tin | 排数 | 1 |
| 插头进线方向 | 180° | 壳体材料 | Polyamide |
| 总长度 | 71.12 | 端接排数 | 螺钉拧紧 |
| 端接样式 | Screw | 触点数 | 14 |
| 位数 | 14 | 接线端子类型 | Plug, Female Sockets |
| 线规或范围 - AWG | 24-12 | 线规或范围 - mm² | 24 → 12 AWG |
| 每排/每行位置数 | 14 | ||
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MSTB | 产品特性 | Retention Latches (Non-Wire Side) |
| CAD图纸 | 3D CAD Model | 线路数量 | 14 |
| 行业别名 | MSTB 2, 5/14-ST-5, 08 | 层数 | 1 |
| 基础产品编号 | MSTB2,5/14-ST-5,08 | 每层位数 | 14 |
