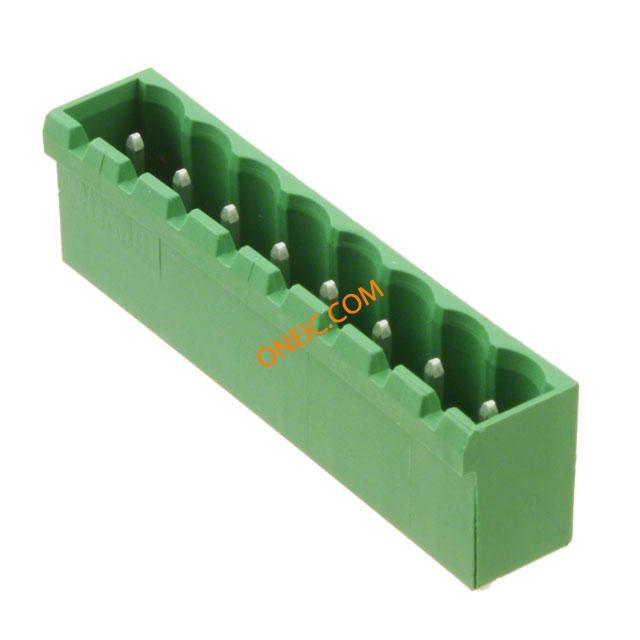

点击放大查看
1755794
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 5.08 8P HEADER 180DG TERM BLOCK HDR 8POS VERT 5.08MM Conn Shrouded Header HDR 8 POS 5.08mm Solder ST Thru-Hole HEADER, VERTICAL, 5.08MM, 8WAY Conn;TermBlk;PCB;Header;SnglLvl;Sldr;8Pole;5.08mmPitch;COMBICON Phoenix Contact COMBICON MSTBVA 系列 5.08mm节距 8路 (1排) 直 印刷电路板接线端子块, 焊接端接, 12A |
| 分类 |
商业参数
| 产品 | Headers | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Headers and PCB Receptacles |
| 零件号别名 | 2.5/ 8-G-5.08 MSTBVA | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 100 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | ULRecognized,CSACertified | 海关税号 | 85369010 |
| 认证机构 | UL,CUL,CSA | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 12A | 电压 | 300V |
| 量程（°/s） | :PHOENIX - MSTBVA Series | 额定电压 | 250 V |
| 极数 | 8Poles | 输出电流 | 12A |
| 标称电压 | 250V | 最大额定电流 | 12 A |
| 最小供电电压 | 250V | 保护电压（VP）（2416） | 4kV |
机械参数
| 颜色 | Green | 深度 | 8.6 mm |
| 间距 | 0.200" (5.08mm) | 高度 | 12 mm |
| 重量 | 5.467464 oz | 包装方式 | Bulk |
| 端接方式 | Solder | 引脚间距 | :5.08mm |
| 孔径 | 1.4mm | 安装类型 | Through Hole |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | :2 | 触头材料 | :- |
| 壳体材料 | Polybutylene Terephthalate (PBT) | 总长度 | 42.64 mm |
| 主要材料 | PCB | 尺寸/外形 | 42.64mmLx12.6mmW |
| 插针孔直径 | 5.08mm | 端接样式 | Through Hole |
| 排针方向 | Vertical | 触点数 | 8 |
| 接触件端接 | :Through Hole Vertical | 位数 | 8 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | 绝缘材料 - 材质 | PBT |
| 法兰下方引脚尺寸 | 1x1mm | ||
产品信息
| 类型 | Wire to Board | 级别 | SingleLevel |
| 连接器性别 | HDR | 系列 | MSTBVA |
| 制造商全称 | COMBICON | 行业别名 | MSTBVA 2, 5/ 8-G-5, 08 |
| 层数 | 1 | 基础产品编号 | MSTBVA2,5/8-G-5,08 |
| 每层位数 | 8 | ||
