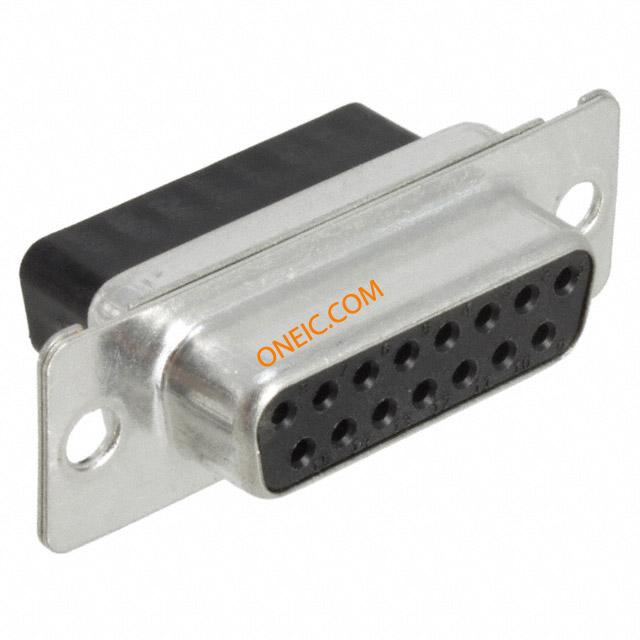

1688942
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | D-Sub Standard Connectors VS-15-BU-DSUB-CD-B 15P FEMALE CONTACT Conn D-Subminiature F 15 POS ST Panel Mount 15 Terminal 1 Port CONN D-SUB HOUSING RCPT 15POS D-SUB contact support VS-15-BU-DSUB-CD-OG VS-15-BU-DSUB-CD-OG Phoenix Contact 插座插件 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | PLUSCON Data | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大额定电流 | 1 A | 最小输入电压 | 125V |
机械参数
| 深度 | 12.52 | 高度 | 12.93 |
| 重量 | 0.236336 oz | 包装方式 | Bulk |
| 触头类型 | Signal | 安装类型 | Vertical |
| 连接器类型 | Receptacle for Female Contacts | 接触镀层 | Gold |
| 法兰特征 | Housing/Shell (Unthreaded) | 安装样式 | Wire |
| 排数 | 2 | 连接器样式 | D-Sub |
| 厚度（最大） | 12.93mm | 触头材料 | Gold over Nickel |
| 壳体材料 | Steel | 总长度 | 39.5mm |
| 端接样式 | Crimp | 第一触头极性 | F |
| 触点数 | 15 | 介电材料 | Polyester, Glass Filled |
| 位数 | 15 | 总体尺寸 | 39.52 x 18.2 x 12.93mm |
| 外壳材料及表面处理 | Steel, Yellow Chromate Plated | 外壳尺寸，连接器布局 | 2 (DA, A) |
产品信息
| 备注 | Contacts Not Provided | 类型 | D-Subminiature |
| 连接器性别 | Female | 系列 | 16 |
| 产品特性 | 压接触点，D-SUB 触点载体 | CAD图纸 | 3D CAD 模型 |
| 端口数 | 1 | ||
环境参数
| 插拔次数 | 500 | 工作温度 | - 55 C to + 125 C |
