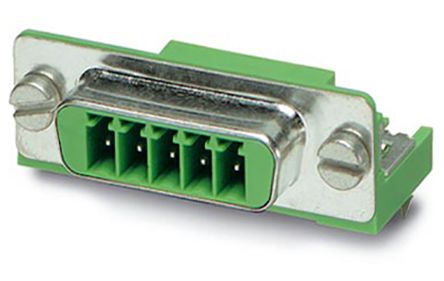

点击放大查看
1688825
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | ヘビーデューティパワーコネクタ VS-PSC 1.5/5-M Conn Wire to Board HDR 5 POS 3.5mm Solder RA Thru-Hole CONN INSERT Contact insert VS-PSC 1,5/5-M Heavy Duty Power Connectors VS-PSC 1.5/5-M VS-PSC15/5-M Phoenix Contact 插座插件 |
| 分类 |
商业参数
| 商标名 | PLUSCON Data | 其他名称 | VS-PSC 1 5/5-M |
| 产品类别 | Heavy Duty Power Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 250 V | 最大额定电流 | 8 A |
| 最小输入电压 | 250V | ||
机械参数
| 颜色 | Green | 深度 | 20.8 |
| 间距 | 3.5 | 高度 | 13.7 |
| 重量 | 2.116 lbs | 包装方式 | Bulk |
| 端接方式 | Solder | 触头类型 | Power |
| 外壳颜色 | Green | 安装类型 | Right Angle |
| 连接器类型 | Receptacle, Male Pins | 接触镀层 | Tin |
| 法兰特征 | Mating Side; Standard Screws | 排数 | 1 |
| 连接器样式 | D-Type | 厚度（最大） | 13.7mm |
| 触头材料 | Copper Alloy | 壳体材料 | Polyamide |
| 总长度 | 39.2mm | 触点数 | 5 |
| 位数 | 5 (Power) | 总体尺寸 | 39.2 x 20.8 x 13.7mm |
| 线规或范围 - AWG | 28-16 | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | * | 产品特性 | Board Lock, Shielded |
| CAD图纸 | 3D CAD 模型 | 产品子类型 | Headers |
环境参数
| 工作温度 | -20°C ~ 80°C | ||
