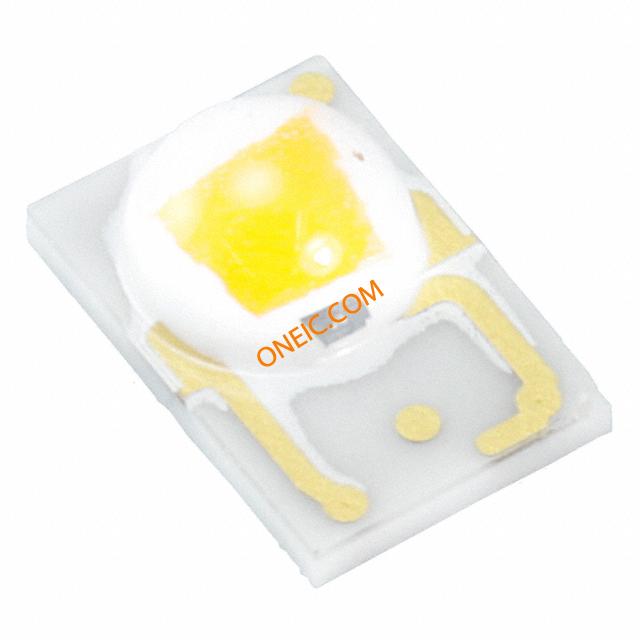

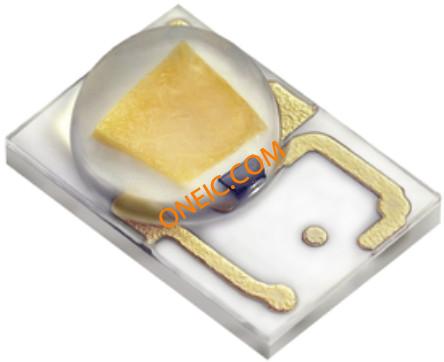

LXM2-PL01-0000
| 制造商 | |
| 描述 | LED LUXEON REBEL PC AMBER SMD Luxeon Rebel LED PC Amber High Power LEDs - Single Color Amber |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | LUXEON | 零件号别名 | LXM2-PL01-0080 LXM2-PL01-0100 |
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 波长 | 591nm | 光通量 | 70 lm |
| 视角 | 120° | 额定电压 | 3.6V |
| 输出电流 | 350mA | 供电电压 | 3.05V |
| LED正向电流 | 350 mA | LED正向电压 | 3.51 V |
| 最大额定电流 | 700mA | 主波长 | 592 nm |
| 光效 @ 测试电流 | 63 lm/W ~ 83 lm/W (Typ) | 25°C时测试电流下的光通量 | 70 lm ~ 110 lm (Typ) |
| 光通量 @ 85°C, 测试电流 | 25 lm ~ 39 lm (Typ) | ||
机械参数
| 颜色 | Amber | LED颜色 | Amber |
| 包装方式 | Tape & Reel (TR) | 透镜样式 | Circular |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 3 | 封装形式 | 3-SMD, No Lead |
| 透镜样式/尺寸 | 120° | 磁芯材质 | InGaN |
| 包装数量 | 4.61 x 3.17 x 2.1mm | 照明颜色 | Amber |
产品信息
| 系列 | LUXEON Rebel Color | LED数量 | 1 |
| 输出配置 | Surface Mount | ||
环境参数
| 工作温度 | - 40 C | 封装热阻 | 12°C/W |
| 光通量 @ 电流/温度 | 123 lm ~ 193 lm | ||
