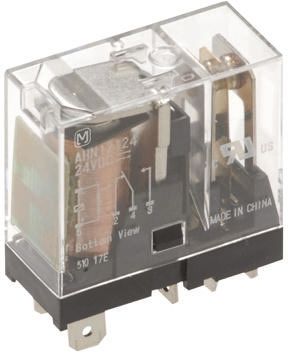

AHN21024
| 制造商 | Panasonic Corporation |
| 描述 | General Purpose Relays Plug-in AC24V 2 Form C, 24VDC RELAY GEN PURPOSE DPDT 5A 24V Plug-in relay,QC tab,DPDT, 5A 24Vac coil Electromechanical Relay DPDT 5A 24VAC Plug-In General Purpose Relay Coil Voltage: 24 VAC Contact Configuration: 2C DPDT Current: 5 Amps Mounting: Plug-In Operating Function: Single Side Stable Panasonic 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 5 A, 24V ac |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 转速 | 20 cpm (at max. rating) | 电流 | 5 Amps |
| 线圈类型 | Single Side Stable | 频率 | 5A 250V AC, 5A 30V DC |
| 操作方式 | Without LED indication | 线圈功率 | 1.2 VA |
| 最大功率 | 150 W | 线圈电流 | 37.5mA |
| 释放时间 | 5ms | 隔离类型 | 5000V rms |
| 额定输出功率 | 1,250 VA, 150W | 线圈电阻 | 1090 Ω |
| 吸合电压 | 19.2 VAC | 额定电压值 | 33.6 VAC |
| 供电电压 | 24 V | 开关电压 | 250VAC, 30VDC - Max |
| 接触电阻 | 50 mohm | 峰值脉冲功率 | 1.25 kVA |
| Vgs(th)（最大）@ Id | 7.2 VAC | 开关电流 | 5 A |
| 额定直流电流 | 150 W | 击穿电压 | 3,000 Vrms for 1 min. (2 Form C type only) |
| 最大额定电流 | 5 A | 输出浪涌功率 | 1250 VA |
| 触点电压（最大） | 5,000 Vrms for 1 min. | 绝缘电阻 | Min. 1,000 Mohm at 500 V DC |
| 最大压差 | 7.2 VAC | 交流开关电压 | 250V 交流 |
| 直流开关电压 | 30V dc | 平均正向功率 | 1.4 VA at 50 Hz, 1.2 VA at 60 Hz |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VAC | 触点额定电流 | 5A |
| 峰值脉冲电流（8/20µs） | 5 A | ||
机械参数
| 深度 | 13mm | 高度 | 28mm |
| 长度 | 29mm | 重量 | Approx. 19g .67 oz |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Socketable | 端子类型 | Through Hole |
| 安装样式 | Plug In | 触头材料 | Silver Nickel |
| 尺寸/外形 | 29 x 13 x 28mm | 端接样式 | Quick Connect |
| 接触件端接 | Quick Connect | 绝缘材料 - 类型 | 5kV rms |
| 典型触点布局 | DPDT | 中压缩操作力 | 60C |
产品信息
| 类型 | Relays | 功能 | Single Side Stable |
| 继电器类型 | General Purpose | 应用领域 | 电源 |
| 卡标准 | General Purpose Relay | 工作高度 | Approx. 1.1 to 1.4 VA |
| 应用细节 | Power | ||
环境参数
| 动作时间 | 15ms | 湿度范围 | 5 to 85% R.H. |
| 机械寿命 | AC: 10^7, DC: 210^7 | 工作寿命 | 100000（电气）次循环，10000000（交流机械）次循环，20000000（直流机械）次循环 |
| 抗冲击能力 | Min. 100 m/s^2 {10 G} | 浪涌额定值（瓦） | Without |
| 工作温度 | -40°C ~ 70°C | 最高温度限值 | +70°C |
| 抗振性（功能） | 10 to 55 Hz at double amplitude of 1.5 mm | 抗振性（破坏） | 10 to 55 Hz at double amplitude of 1.5 mm |
