EXC-ELDR25V
| 制造商 | Panasonic Corporation |
| 描述 | Ind Bead 80Ohm 100MHz 7A RDL T/R BEAD CORE DUAL 7.5X5.2MM RAD T/B EMI Filter Beads, Chips & Arrays 7.5X5.2MM RAD T/B DUAL BEAD CORE Ferrite Beads Radial 80Ohm 100MHz 7A 10mOhm DCR T/R |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ferrite Chip Beads | 标准包装数量 | Ammo Pack |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 阻抗 | 80 Ohm | 滤波器类型 | Differential Mode - Single |
| 测试频率 | 100 MHz | 直流电阻（DCR） | 10 mOhm Max |
| 最大额定电流 | 7 A | 阻抗 @ 频率 | 80 Ohm @ 100MHz |
| 初始电阻（最小） | 10 mOhm | ||

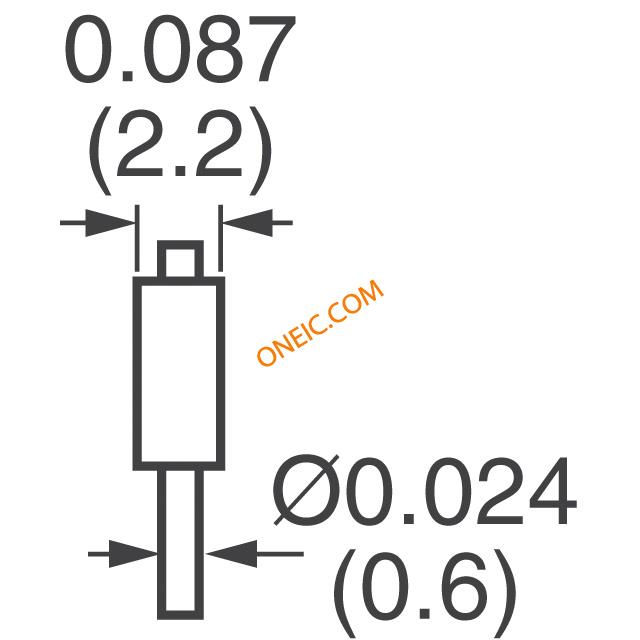

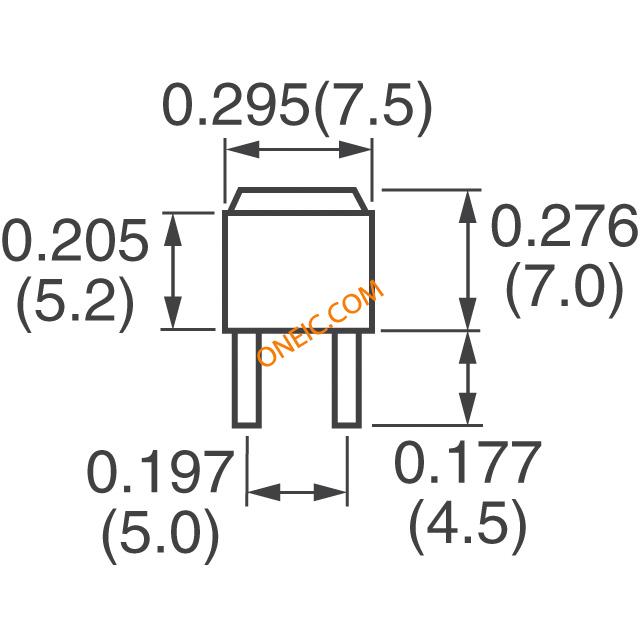

机械参数
| 深度 | 2.45 mm | 宽度 | 2.45 mm |
| 高度 | 5.3 mm | 包装方式 | Tape & Box (TB) |
| 引脚样式 | Radial | 高度（最大） | 0.276" (7.00mm) |
| 安装类型 | Through Hole | 封装形式 | Radial |
| 总长度 | 7.7 mm | 尺寸/外形 | 0.303" L x 0.096" W (7.70mm x 2.45mm) |
| 端接样式 | Radial | ||
产品信息
| 类型 | Bead | ||
环境参数
| 工作温度 | -25 to 85 °C | ||
