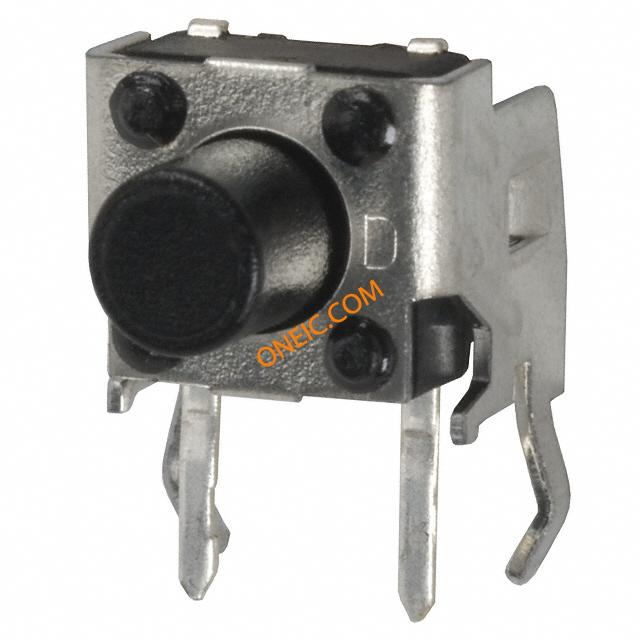

EVQ-PF206K
| 制造商 | Panasonic Corporation |
| 描述 | Switch Tactile N.O. SPST Round Button PC Pins 0.02A 15VDC 1.6N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.02A 15V Tactile Switches Light Touch Switch 5N type side push Switch; Tactile; SPST; Black btn; Rightangle pcb mount; OF=1.6N; Btn Hgt=5.85mm |
| 分类 |
商业参数
| 交货时间 | 42 Days | 子类别 | Switch Tactile |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | SPST-NO | 操作方式 | 1.6 N Horizontal force and 100,000 cycle operating life |
| 额定电压 | 15 V | 开关功能 | Off-Mom |
| 最大额定电流 | 0.02@15VDC A | 开关功能/额定值 | N.O. |
| 触点额定值 @ 电压 | 0.02A @ 15VDC | ||
机械参数
| 深度 | 9.85 | 高度 | 7.1 |
| 外形尺寸(长x宽) | 7.50mm x 7.10mm | 包装方式 | Bulk |
| 端接方式 | PCB Pins | 触点形式 | SPST |
| 行程范围 | 0.25 mm | 致动器类型 | Standard |
| 安装类型 | Through Hole | 开关行程 | 0.25mm |
| 端子类型 | PC Pins | 执行器颜色 | Black |
| 连接器类型 | No | 接触镀层 | Silver |
| 安装样式 | Through Hole | 驱动力 | 160gf |
| 操作力 | 1.6 N | 总长度 | 7.5 |

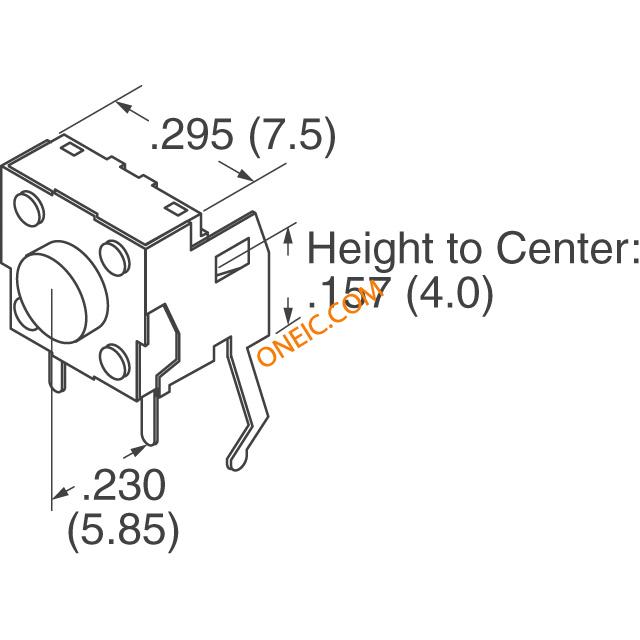

| 尺寸/外形 | 7.5 x 4.0 mm | 端接样式 | PC Pin |
| 板面高度 | 7.1 mm | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Side Actuated | 开关驱动电平 | SPST |
| 执行器距PCB垂直高度 | 5.85mm | ||
产品信息
| 类型 | Light Touch | 系列 | EVQPF |
| 电路类型 | SPST-NO | 照明类型 | Non-Illuminated |
| 电气寿命 | 100000 | 行业别名 | EVQPF206K |
| 输出配置 | Through Hole, Right Angle | ||
环境参数
| 机械寿命 | 100,000 Cycles | 工作温度 | -20 to 70 °C |
