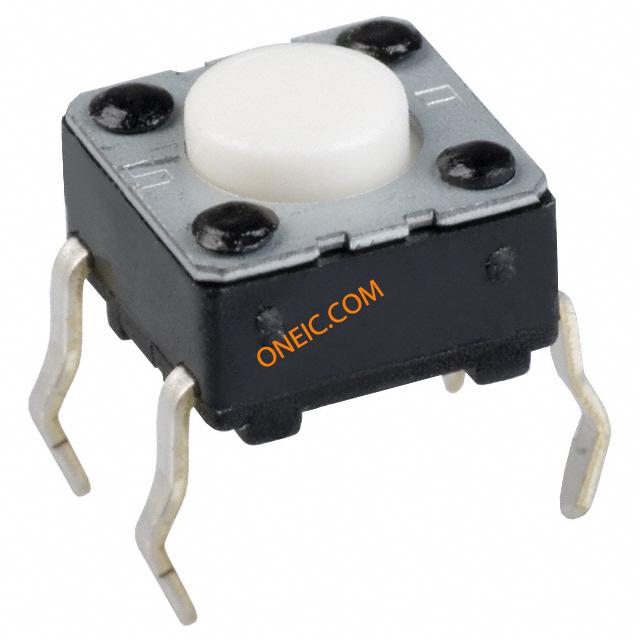

点击放大查看
EVQ-PAD04M
| 制造商 | Panasonic Corporation |
| 描述 | Switch Tactile N.O. SPST Round Button PC Pins 0.02A 15VDC 1.3N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.02A 15V Tactile Switches FLAT ACT 1.3NF 6x6x4.3mm SWITCH, TACTILE, SPST, 20mA, 15VDC, THROUGH HOLE Switch; Tactile; SPST; 6mm Sqr PCB mnt; OF=1.3N; Hgt=4.3mm; White |
| 分类 |
商业参数
| 交货时间 | 56 Days | 子类别 | Switch Tactile |
| 产品类别 | Tactile Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | ||
电气参数

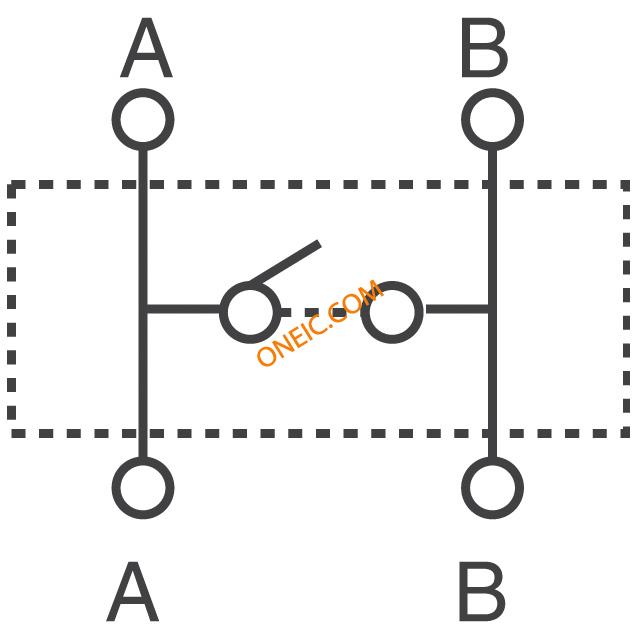

| 电路 | SPST-NO | 操作方式 | 1.3 N Vertical force |
| 额定电压 | 15 V | 开关功能 | Off-Mom |
| 最大额定电流 | 0.02@15VDC A | 最大触点电流 | :20mA |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.02A @ 15VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :15V |
机械参数
| 颜色 | White | 深度 | 7.8 |
| 高度 | 4.3 | 重量 | 0 |

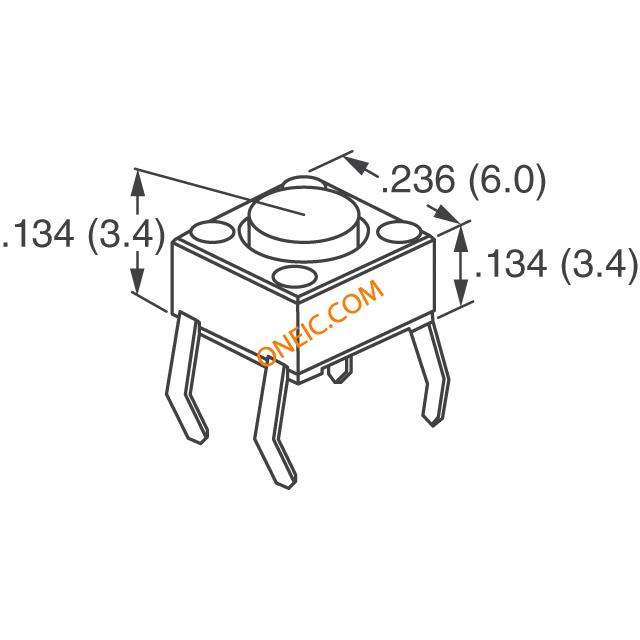

| 外形尺寸(长x宽) | 6.00mm x 6.00mm | 包装方式 | Bulk |
| 端接方式 | SMT | 触点形式 | SPST |
| 行程范围 | 0.25 mm | 致动器类型 | Standard |
| 安装类型 | Through Hole | 开关行程 | 0.25mm |
| 端子类型 | PC Pins | 执行器颜色 | White |
| 连接器类型 | No | 安装样式 | Through Hole |
| 执行器长度 | 0.4 | 操作力 | 1.3 N |
| 总长度 | 6 | 尺寸/外形 | 6.0 x 6.0 mm |
| 端接样式 | PC Pin | 板面高度 | 4.3 mm |
| 按钮样式/尺寸 | Round Button | 执行器方向 | Top Actuated |
| 按钮/帽颜色 | :White | 安装高度（最大） | 4.3 mm |
| 开关驱动电平 | SPST | 典型触点布局 | :SPST |
| 执行器距PCB垂直高度 | 4.30mm | ||
产品信息
| 类型 | Light Touch | 系列 | EVQPA |
| 照明类型 | Non-Illuminated | 电气寿命 | 100000 |
| 行业别名 | EVQPAD04M | ||
环境参数
| 机械寿命 | 100,000 Cycles | 工作温度 | -20 to 70 °C |
