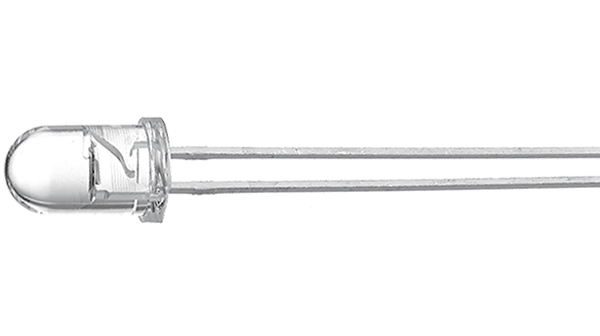

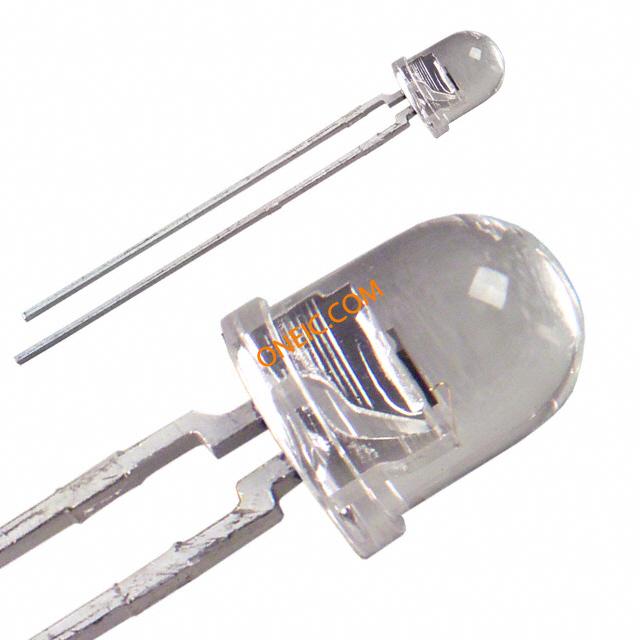

SFH 229
| 制造商 | |
| 描述 | Photodiodes PHOTODIODE T1 (3mm) Osram Opto SFH 229 17° Full Spectrum Si Photodiode, Through-hole 3mm Package Photodiode PIN Chip 860nm 0.62A/W Sensitivity 2-Pin T-1 T/R PHOTODIODE 860NM 3MM CLEAR IR-photodiode 860 nm 3 mm, SFH 229, Osram Semiconductors Osram Opto 17 ° 全光谱 硅 光电二极管, 通孔安装 3mm 封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PIN Photodiodes | 零件号别名 | Q62702P0215 |
| 产品类别 | Photodiodes | 标准包装数量 | 2,000 |
| 工厂包装数量 | 2000 | ||
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 噪声 | 0.65E-14 W/sqrt Hz | 电流 | 28 µA |
| 下降时间 | 10 ns | 波长 | 860nm |
| 灵敏度 | 0.62A/W | 额定功率 | 150 mW |
| 响应时间 | 10ns | 感应角度 | 17 deg |
| 视角 | 34° | 光谱范围 | Infrared, Ultraviolet, Visible Light |
| 上升时间（典型） | 10 ns | 响应度 @ nm | 0.62 A/W |
| 峰值波长 | 860 nm | 灵敏度（mV/g） | 0.62A/W |
| LED正向电流 | 100 mA | LED正向电压 | 1.3 V |
| 击穿电压 | 20 V | 断态电压 | 20 V |
| 暗电流（最大） | 5 nA | 暗电流（典型值） | 50 pA |
| 主波长 | 380nm | 暗电流 Id（最大） | 28 uA |
| 直流反向电压（Vr）（最大） | 20V | LED触发电流（最大） | 28 uA |
| 栅极触发电压 Vgt (最大) | 20 V | ||
机械参数
| 宽度 | 4mm | 高度 | 5.2mm |
| 长度 | 4mm | 材料（通用） | Si |
| 包装方式 | Reel | 安装类型 | PCB Through Hole |
| 安装样式 | Through Hole | 引脚数 | 2 |
| 光学材料（应为封装材料） | Si | 封装形式 | T-1 |
| 冷却的封装 | T-1 | 刀片材料 | Si |
| 包装数量 | T-1 | 尺寸/外形 | 4 x 4 x 5.2mm |
| 触点数 | 2 | 位数 | 2 |
产品信息
| 类型 | Chip | 极性 | Forward |
| 二极管类型 | PIN | 有效面积 | 0.56mm x 0.56mm (0.3mm²) |
| 入射角（AOI） | 34 ° | ||
环境参数
| 工作温度 | + 100 C | ||
