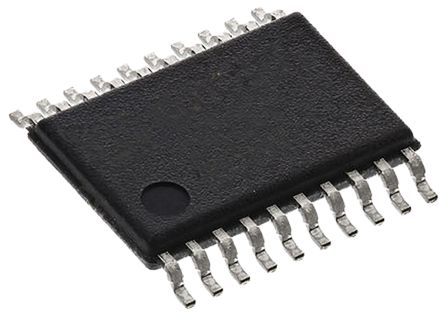

点击放大查看
MC74VHC244DTG
| 制造商 | |
| 描述 | Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Rail IC BUFF/DVR DUAL N-INV 20TSSOP Buffers & Line Drivers 2-5.5V Octal 3-State Non-Inverting HC 总线缓冲器, 14.5 ns@ 50 pF, 25mA, 2 → 5.5 V, 20针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Buffers & Line Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 逻辑类型 | VHC | 输出类型 | 3-State |
| 输入信号 | Single-Ended | 额定电压 | 2 |
| 输出电流 | 8mA, 8mA | 供电电流 | 4 uA |
| 输入数量 | 8 | 供电电压 | 2 V ~ 5.5 V |
| 输出数量 | 8 | 通道数量 | 8 |
| 元件数量 | 2 | 最小供电电压 | 2 V |
| 平均正向功率 | 450 mW | 最大功耗 | 450 mW |
| 传播延迟（最大） | 50pF | 静态电流 (Iq) | 4 uA |
| 传播延迟时间 | 11.9 ns at 3.3 V, 7.5 ns at 5 V | 静态电流（最大） | 4 |
| 输出1电流范围 | 25mA | 输出2电流（范围） | -25mA |
| 输出高/低电流 | 8mA, 8mA | 每元件位数 | 4 |
| 最大传播延迟 @ V, 最大CL | 11.9@3.3V|7.5@5V ns | ||
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 6.6mm | 包装方式 | Rail |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 20 |
| 封装形式 | 20TSSOP | 冷却的封装 | TSSOP |
| 包装数量 | TSSOP | 尺寸/外形 | 6.6 x 4.5 x 1.05mm |
| 位数 | 20 | 供应商器件封装 | 20-TSSOP |
| 脉冲宽度失真（最大） | 14.5 ns@ 50 pF | ||
产品信息
| 系列 | 74VHC | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | Buffer/Line Driver | 极性 | Non-Inverting |
| 技术 | CMOS | 制造商全称 | ON Semiconductor |
| 输出配置 | Surface Mount | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
