MC74HC74ANG

制造商	onsemi
描述	Flip Flop D-Type Pos-Edge 2-Element 14-Pin PDIP Rail IC D-TYPE POS TRG DUAL 14DIP MC74HC74ANG, Dual D Type Flip Flop HC, 2 to 6V 14-Pin PDIP Flip Flops 2-6V CMOS Dual D-Type w/Set Reset Positive-Edge Trigger CMOSLogic,DualDFlip-FlopwithSetandReset,PDIP-14,Pb-Free
分类	集成电路逻辑IC标准逻辑IC

商业参数

其他名称	MC74HC74ANGOS	产品类别	Flip Flops
标准包装数量	Rail / Tube	工厂包装数量	500
标准封装名称	PDIP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	:74HC74	抗辐射加固	No

电气参数

频率	24 MHz	输入类型	Single Ended
逻辑类型	HC	输出类型	Differential
输入信号	Single-Ended	输出信号	Differential
位数	2	额定电压	2.5\|3.3\|5 V
时钟频率	35MHz	最大频率	24 MHz
输出电流	:5.2mA	输入数量	1
供电电压	2 V ~ 6 V	输出数量	1
传播延迟	50pF	通道数量	2
元件数量	2	施密特触发器输入	Positive-Edge
最小供电电压	6 V	传播延迟（最大）	160
传播延迟时间	17ns	输出高/低电流	5.2mA, 5.2mA
每元件位数	1	输出数量与类型	0
最大传播延迟 @ V, 最大CL	100 ns @ 2 V

机械参数

宽度	6.6mm	高度	3.68mm
长度	19.56mm	重量	0.000001
包装方式	Rail	引脚样式	Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:14	封装形式	14PDIP
冷却的封装	PDIP	材料表面处理	:-
总长度	19.56(Max)	包装数量	PDIP
尺寸/外形	19.56 x 6.6 x 3.68mm	位数	14
外壳尺寸-插件	3.68(Max)	开关驱动电平	Positive-Edge

产品信息

类型	D-Type	系列	:HC
工艺（或'制程'，根据具体值如CMOS）	CMOS	产品特性	SetandReset
功能	D-Type	极性	Inverting/Non-Inverting
基本单元	:74	技术	CMOS
触发类型	Positive Edge	门数量	:2
复位操作	Set/Reset	电路数	2
其他规格	:D	印刷电路板数量	14

环境参数

工作温度

-55 to 125 °C

可用温度范围

-55to+125°C

文档与媒体

MC74HC74A-D.PDF

MC74HC74A

76602.pdf

mc74hc74a-d.pdf

相关型号

CD74HC74E

texas instruments

Flip Flop D-Type Pos-Edge 2-Element 14-Pin PDIP Tube IC D-TYPE POS TRG DUAL 14DIP CD74HC74E, Dual D Type Flip Flop HC, 2 to 6V 14-Pin PDIP Flip Flops Dual IC, FLIP-FLOP, 2 CIRCUITS High Speed CMOS Logic Dual Positive-Edge-Triggered D-Type Flip-Flops with Set and Reset , 双触发器 IC, 14针 PDIP封装

¥1.3320

详情

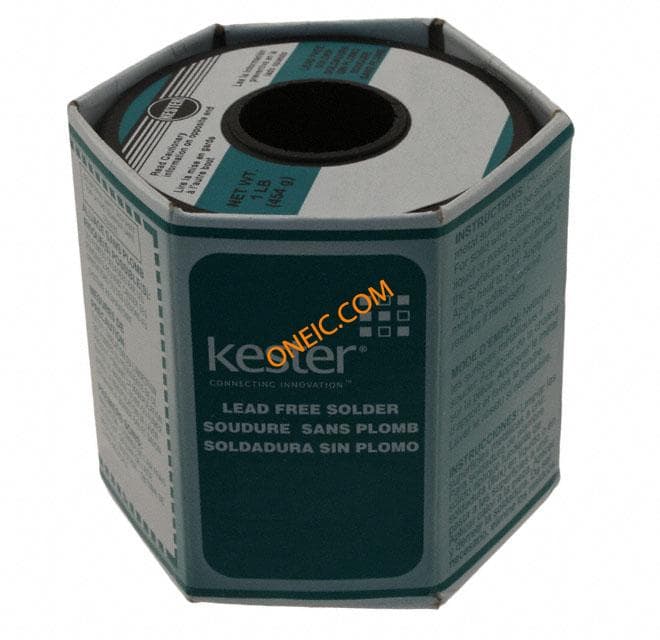

24-7068-6409
