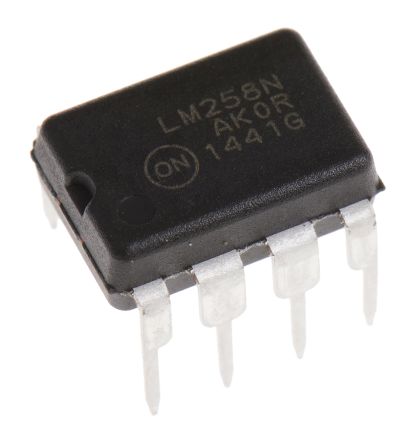

点击放大查看
LM258NG
| 制造商 | onsemi |
| 描述 | OP Amp Dual GP ±16V/32V 8-Pin PDIP Rail IC OPAMP GP 1MHZ 8DIP LM258NG, Dual Operational Amplifier 5 to 28V, 8-Pin PDIP Operational Amplifiers - Op Amps 3-32V Dual Low Bias -25 to 85deg C OP Amp Dual GP �16V/32V 8-Pin PDIP Rail OP AMP, DUAL IND SPEC, DIP8, 258 ON Semiconductor 双 运算放大器, 5 → 28 V, 8针 PDIP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | LM258NGOS | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :258 | 抗辐射加固 | No |
电气参数
| 增益 | 100 dB | 电源抑制比 | 65 dB |
| 压摆率 | 0.6 V/µs | 输出类型 | No |
| 输入功率 | Single/Dual | 晶体管类型 | :Low Power |
| 共模抑制比、电源抑制比（典型） | 70 dB | 输出电流 | 1.5mA |
| 供电电流 | 1.2@5V@-25C to 85C mA | 供电电压 | 3 V |
| 供电类型 | Single|Dual | 通道数量 | 2 |
| 元件数量 | 2 | 输入偏置电流 | 45nA |
| ADC/DAC 数量 | :2 | 最小输入电压 | 2mV |
| 增益带宽积 | 1MHz | 轨到轨工作 | No |
| 输入偏置电流（最大） | 0.15@5V uA | 输出电流/通道 | 40mA |
| 输入失调电流（最大） | 0.03@5V | 电源电压范围（典型） | �3/�5/�9/�12 V |
| 输入失调电压（最大） | 5@30V mV | 电压输出差（典型值）@ 距离 | 100 dB |
机械参数
| 宽度 | 6.6mm | 高度 | 3.44mm |
| 长度 | 10.16mm | 重量 | 0.000001 |
| 带宽 | :1MHz | 包装方式 | Rail |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :8 |
| 封装形式 | 8PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 包装数量 | PDIP |
| 尺寸/外形 | 10.16 x 6.6 x 3.44mm | 位数 | 8 |
| 供应商器件封装 | 8-PDIP | ||
产品信息
| 类型 | General Purpose Amplifier | 关断 | No |
| 基本单元 | :258 | 技术 | Bipolar |
| 制造商全称 | General Purpose Amplifier | 放大器类型 | General Purpose |
| 电路数 | 2 | 其他规格 | :Low Power/Single Supply |
环境参数
| 工作温度 | -25 to 85 °C | ||
