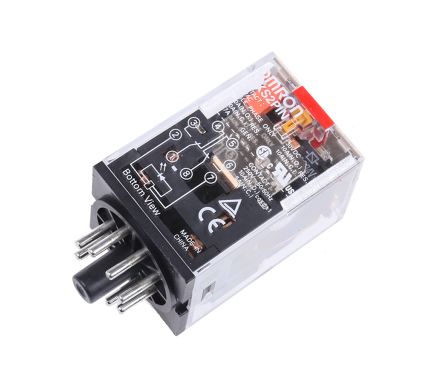

MKS2PIN AC24
| 制造商 | Omron Corporation |
| 描述 | General Purpose Relays 24V AC DPDT W/ TEST BUTTON AND LED Electromechanical Relay DPDT 10A 24VAC 48.4Ohm Plug-In RELAY GEN PURPOSE DPDT 10A 24V 8 pin DPDT relay w/ LED,10A 24Vac coil 欧姆龙(OMRON) 功率继电器 Omron 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 10 A, 24V ac |
| 分类 |
商业参数
| 其他名称 | MKS2PINAC24 | 零件号别名 | 1706826 |
| 产品类别 | General Purpose Relays | 标准包装数量 | 1 |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 2.3 VA |
| 最大功率 | 150 (NC) W, 300 (NO) W | 线圈电流 | 96.3 mA |
| 释放时间 | 20ms | 额定功率 | 300W|2.5kVA(NO)/150W|1.25kVA(NC) |
| 可见输出 | Yes | 额定电压 | 250 |
| 线圈电阻 | 48.4 Ohms | 推频（MHz/V） | Yes |
| 供电电压 | 24 VAC | 开关电压 | 250 VAC, 250 VDC |
| 峰值脉冲功率 | 2.5 kVA | Vgs(th)（最大）@ Id | 7.2 VAC |
| 钳位电压 | 19.2VAC | 开关电流 | 10 A |
| 额定直流电流 | 300 W | 二极管配置 | No |
| 最大额定电流 | 10 A | 输出浪涌功率 | 1.25 (NC) kVA, 2.5 (NO) kVA |
| 最小输入电压 | 7.2VAC | 交流开关电压 | 250V 交流 |
| 直流开关电压 | 250V dc | 平均正向功率 | 2.3 VA to 2.7 VA |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VAC | 触点额定电流 | 10 A |
| 峰值脉冲电流（8/20µs） | 10 A | ||
机械参数
| 密封 | Unsealed | 深度 | 34.5mm |
| 宽度 | 34.5 mm | 高度 | 52.5 mm |
| 长度 | 34.5 mm | 包装方式 | Bulk |
| 触点形式 | DPDT | 安装类型 | Plug-In |
| 端子类型 | Plug-in | 安装样式 | Plug In |
| 冷却的封装 | Dust Cover | 触头材料 | Silver Alloy |
| 总长度 | 34.5 | 尺寸/外形 | 34.5 x 34.5 x 53.3mm |
| 端接样式 | 8-Pin Circular Plug | 触点数 | 8 |
| 接触件端接 | Quick Connect | 典型触点布局 | DPDT |
产品信息
| 类型 | General Purpose Relay | 系列 | MK-S |
| 产品特性 | LED Indicator, Mechanical Indicator, Test Button | 功能 | Y |
| 继电器类型 | Non-Latching | 应用领域 | 通用 |
| 应用细节 | General Purpose | ||
环境参数
| 动作时间 | 20ms | 工作温度 | -25°C ~ 60°C |
| 最高温度限值 | +60°C | ||
