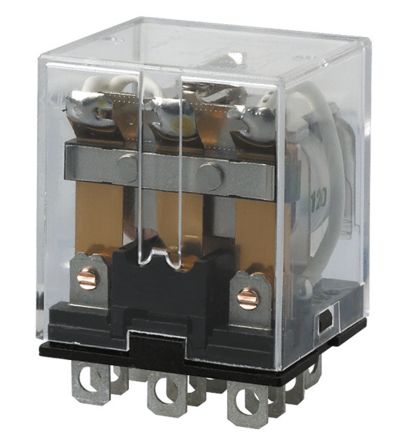

LY3N-DC24
| 制造商 | Omron Corporation |
| 描述 | General Purpose Relays PLUG-IN 3PDT 24VDC Electromechanical Relay 3PDT 10A 24VDC 410Ohm Socket RELAY GEN PURPOSE 3PDT 10A 24V RELAY;E-MECH;GENPURP;3PDT;CUR-RTG10A;CTRL-V24DC;VOL-RTG250/125AC/DC;11PIN 欧姆龙(OMRON) 中间继电器 Relay General Purpose LED indicator Single contact Standard bracket mounting Base: Plug-in/solder terminals Amperage: 10 AMP Coil Voltage: 24 Vdc Configuration: 3PDT Omron E5CC-QQ3D5M-007 3 刀双掷 插入式 非闭锁继电器, 10 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 其他名称 | LY3NDC24 |
| 子类别 | Electromechanical Relay | 零件号别名 | LY3NDC24NC |
| 产品类别 | General Purpose Relays | 标准包装数量 | 1 |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 10 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 1.4 W | 线圈电流 | 58.6 mA |
| 释放时间 | 25ms | 额定功率 | 240W|1.1kVA |
| 可见输出 | Yes | 额定电压 | 125 |
| 线圈电阻 | 410 Ohms | 推频（MHz/V） | No |
| 供电电压 | 24 VDC | 开关电压 | 250 VAC, 125 VDC |
| 峰值脉冲功率 | 1.1 kVA | Vgs(th)（最大）@ Id | 2.4 VDC |
| 钳位电压 | 19.2VDC | 开关电流 | 1,100VA, 240W |
| 额定直流电流 | 240 W | 二极管配置 | No |
| 最大额定电流 | 10 A | 最小负载要求 | 100mA @ 5VDC |
| 最小输入电压 | 2.4VDC | 交流开关电压 | 250V |
| 直流开关电压 | 125V | 平均正向功率 | 1.4 W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC | 触点额定电流 | 10 A |
| 峰值脉冲电流（8/20µs） | 10 A | 每极负载侧连接方式 | 10A @110VAC/24VDC |
机械参数
| 密封 | Unsealed | 深度 | 36.5mm |
| 高度 | 28mm | 长度 | 31.5mm |
| 包装方式 | Bulk | 触点形式 | 3 Form C (3PDT-BM) |
| 安装类型 | Socket | 安装样式 | Through Hole |
| 冷却的封装 | Dust Cover | 触头材料 | Silver Alloy |
| 总长度 | 28 | 尺寸/外形 | 31.5 x 36.5 x 28mm |
| 端接样式 | Quick Connect | 触点数 | 11 |
| 接触件端接 | Pin | 绝缘材料 - 类型 | 2kV ac |
| 典型触点布局 | 3PDT | ||
产品信息
| 类型 | General Purpose Relay | 系列 | LY |
| 产品特性 | LED Indicator | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 应用领域 | 通用，电源 |
| 卡标准 | General Purpose Relay | 行业别名 | LY3N-DC24 |
环境参数
| 额定寿命 | 200,000 ops | 动作时间 | 25ms |
| 工作寿命 | 100000000（机械）次操作，200000（电气）次操作 | 工作温度 | -25°C ~ 55°C |
