点击放大查看

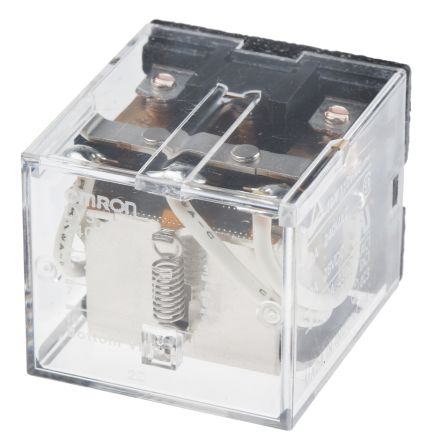

LY3-AC240
| 制造商 | Omron Corporation |
| 描述 | General Purpose Relays SNGL CONTACT RELAY STD BRACKET MOUNTING Electromechanical Relay 3PDT 10A 240VAC 10.4KOhm Socket RELAY GEN PURPOSE 3PDT 10A 240V RELAY;E-MECH;GENPURP;3PDT;CUR-RTG10A;CTRL-V240AC;VOL-RTG250/125AC/DC;11PIN Relay General Purpose Standard Single contact Standard bracket mounting Base: Plug-in/solder terminals Amperage: 10 AMP Coil Voltage: 240 Vac Configuration: 3PDT Omron E5CC-CX3A5M-005 3 刀双掷 插入式 非闭锁继电器, 10 A, 240V ac |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 其他名称 | LY3AC240 |
| 子类别 | Electromechanical Relay | 零件号别名 | LY3AC240NC |
| 产品类别 | General Purpose Relays | 标准包装数量 | 1 |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 10 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 2 VA | 线圈电流 | 9.4 mA |
| 释放时间 | 25ms | 额定功率 | 240W|1.1kVA |
| 可见输出 | No | 额定电压 | 125 |
| 线圈电阻 | 10.4 kOhms | 推频（MHz/V） | No |
| 供电电压 | 240 VAC | 开关电压 | 250 VAC, 125 VDC |
| 峰值脉冲功率 | 1.1 kVA | Vgs(th)（最大）@ Id | 72 VAC |
| 钳位电压 | 192VAC | 开关电流 | 1,100VA, 240W |
| 额定直流电流 | 240 W | 二极管配置 | No |
| 最大额定电流 | 10 A | 最小负载要求 | 100mA @ 5VDC |
| 最小输入电压 | 72VAC | 交流开关电压 | 250V |
| 直流开关电压 | 125V | 平均正向功率 | 1.6 VA to 2 VA |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 192 VAC | 触点额定电流 | 10 A |
| 峰值脉冲电流（8/20µs） | 10 A | 每极负载侧连接方式 | 10A @110VAC/24VDC |
机械参数
| 密封 | Unsealed | 深度 | 36.5mm |
| 宽度 | 27.94 mm | 高度 | 36.57 mm |
| 长度 | 27.94 mm | 包装方式 | Bulk |
| 触点形式 | 3 Form C (3PDT-BM) | 安装类型 | Socket |
| 安装样式 | Through Hole | 冷却的封装 | Dust Cover |
| 触头材料 | Silver Alloy | 总长度 | 28 |
| 尺寸/外形 | 31.5 x 36.5 x 28mm | 端接样式 | Quick Connect |
| 触点数 | 11 | 接触件端接 | Pin |
| 绝缘材料 - 类型 | 2kV ac | 典型触点布局 | 3PDT |
产品信息
| 类型 | General Purpose Relay | 系列 | LY |
| 功能 | Single Side Stable | 继电器类型 | Non-Latching |
| 应用领域 | 通用，电源 | 卡标准 | General Purpose Relay |
| 行业别名 | LY3-AC240 | ||
环境参数
| 额定寿命 | 200,000 ops | 动作时间 | 25ms |
| 工作寿命 | 200000（电气）次操作，50000000（机械）次操作 | 工作温度 | -25°C ~ 55°C |
文档与媒体
PDF 文档
PDF 文档
