点击放大查看

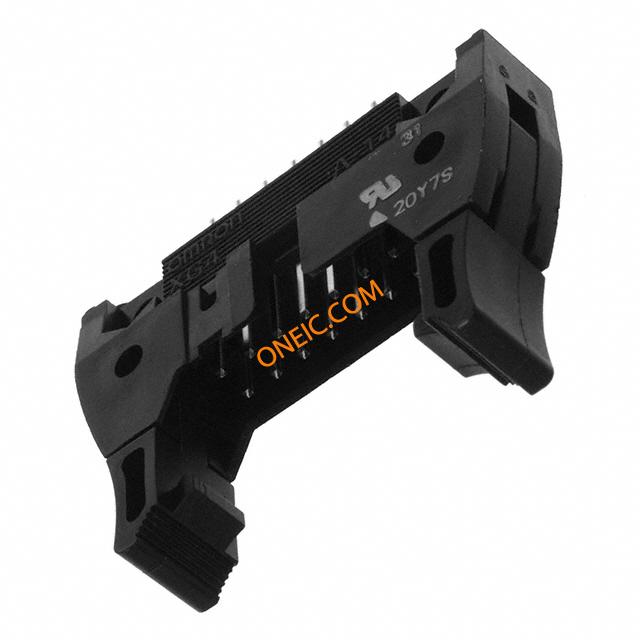

XG4A-1431

制造商	Omron Corporation
描述	ヘッダ & ワイヤハウジング Plug Long Lock 14P Straight 1Polarize Conn Ejector Header PL 14 POS 2.54mm Solder ST Thru-Hole CONN PLUG 14POS 3A 300V STRT DIP Headers & Wire Housings Plug Long Lock 14P Straight 1Polarize WIRE-BOARD CONNECTOR PLUG, 14POS, 2.54MM
分类	连接器解决方案板对板连接器带罩排针连接器

对参数有疑问？问 AI 助手

商业参数

交货时间	96 Days	子类别	Connector Headers and PCB Receptacles
零件号别名	1751051 427429	产品类别	Headers & Wire Housings
标准包装数量	80	工厂包装数量	80

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85366930

电气参数

量程（°/s）	:OMRON - XG4 Series	额定电压	300 V
接触电阻	20	最大额定电流	3 A
最小输入电压	300VAC

机械参数

颜色	Black	深度	8.5
间距	0.100" (2.54mm)	高度	27
重量	0	包装方式	Bulk
排间距	0.100" (2.54mm)	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold Over Nickel	紧固类型	Latch, Long/Eject Hooks
排数	2	触头材料	Brass
壳体材料	Polybutylene Terephthalate	总长度	37.1
端接样式	Through Hole	第一触头极性	Pin (Male)
触点数	14	接触件端接	:Through Hole Vertical
位数	14	接触镀层厚度	5.9µin (0.15µm)

产品信息

类型	Ejector Header	连接器性别	PL
系列	XG4	产品子类型	Plugs - PCB
加载位置数	All

文档与媒体

PDF 文档

How to Read Date Codes

PDF 文档

XG4_0913.pdf

PDF 文档

en-xg4.pdf

PDF 文档

en-xg4a_sr.pdf
