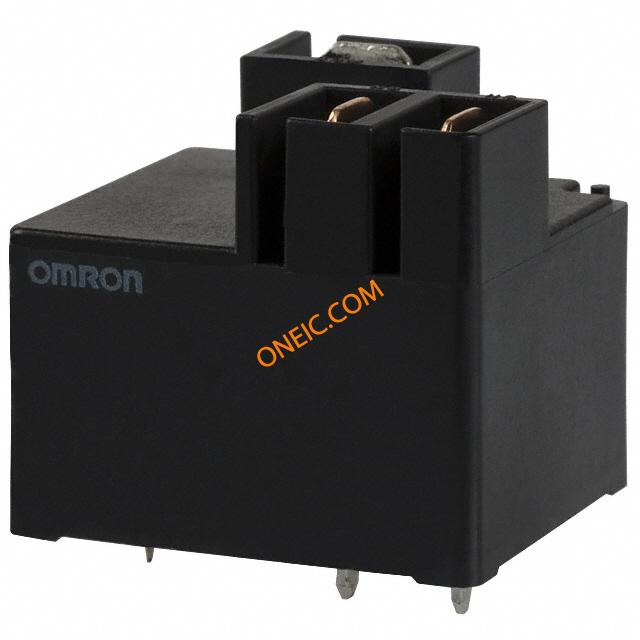

G8P-1CTP DC24
| 制造商 | |
| 描述 | General Purpose Relays Power PCB Relay SPDT Q-C 24VDC RELAY GEN PURPOSE SPDT 10A 24V Electromechanical Relay SPDT 20/10A 24VDC 660Ohm Through Hole General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: 1C SPDT Current : 10 Amps Mounting : PC Board/Quick Connect Operating Function: Single Side Stable |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 685010 BY DC24 G8P-1CTP G8P1CTP24DC G8P1CTPDC24BYOMZ G8PT5035F OMZ | 产品类别 | General Purpose Relays |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 电流 | 10 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 900 mW | 线圈电流 | 36 mA |
| 释放时间 | 10ms | 线圈电阻 | 660 Ohms |
| 供电电压 | 24 VDC | 开关电压 | 250VAC, 28VDC - Max |
| Vgs(th)（最大）@ Id | 2.4 VDC | 平均正向功率 | 900 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC | 触点额定电流 | 10A |
机械参数
| 包装方式 | Bulk | 触点形式 | SPDT |
| 安装类型 | Through Hole | 安装样式 | Panel |
| 触头材料 | Silver Cadmium Oxide | 端接样式 | PC Pin, 0.250" Quick Connect |
| 接触件端接 | Quick Connect | 典型触点布局 | 1C SPDT |
产品信息
| 类型 | Power Relays | 系列 | G8PT |
| 产品特性 | Insulation - Class F | 功能 | Single Side Stable |
| 继电器类型 | General Purpose | 卡标准 | General Purpose Relay |
环境参数
| 动作时间 | 15ms | 工作温度 | -55°C ~ 105°C |
