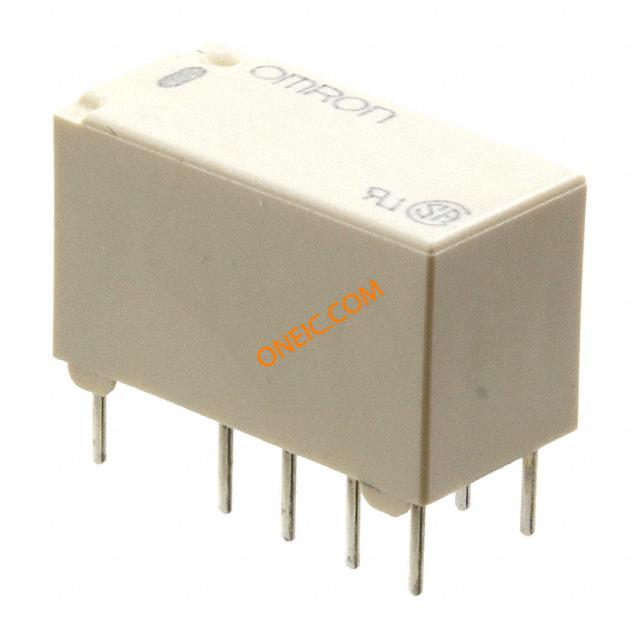

G6SK-2 DC12
| 制造商 | |
| 描述 | Low Signal Relays - PCB ThruHole 2Coil Latch DPDT 12VDC 200mW Electromechanical Relay DPDT 2A 12VDC 720Ohm Through Hole RELAY TELECOM DPDT 2A 12V Signal Relay Coil Voltage: 12 VDC Contact Configuration: 2C DPDT Current : 2 Amps Mounting : PC Board Operating Function: 2 Coil Latching |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 375588 G6SK-2-DC12 | 产品类别 | Low Signal Relays - PCB |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 2 Amps | 线圈类型 | Dual Latching |
| 线圈功率 | 200 mW | 线圈电流 | 16.7mA |
| 释放时间 | 4ms | 额定功率 | 60W|62.5VA |
| 可见输出 | No | 额定电压 | 220 |
| 线圈电阻 | 720 Ohms | 推频（MHz/V） | No |
| 供电电压 | 12 VDC | 开关电压 | 250VAC, 220VDC - Max |
| 钳位电压 | 9VDC | 开关电流 | 62.5VA/60W |
| 二极管配置 | No | 最大额定电流 | 2 |
| 最小负载要求 | 10A @ 10mVDC | 最小输入电压 | 250 |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC |
| 触点额定电流 | 2A | 每极负载侧连接方式 | 0.5 @ 125VAC, 2A @ 30VDC |
机械参数
| 密封 | Sealed | 深度 | 7.3 |
| 高度 | 9.2 | 包装方式 | Tube |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Through Hole |
| 冷却的封装 | DIP | 触头材料 | Silver/Gold Clad |
| 总长度 | 14.8 | 端接样式 | Solder Pin |
| 触点数 | 10 | 典型触点布局 | DPDT |
产品信息
| 类型 | Signal Relay | 系列 | G6S |
| 功能 | 2 Coil Latching | 继电器类型 | Latching Double Coil |
| 卡标准 | Signal Relay | ||
环境参数
| 额定寿命 | 100,000 ops | 动作时间 | 4ms |
| 工作温度 | -40°C ~ 85°C | ||
