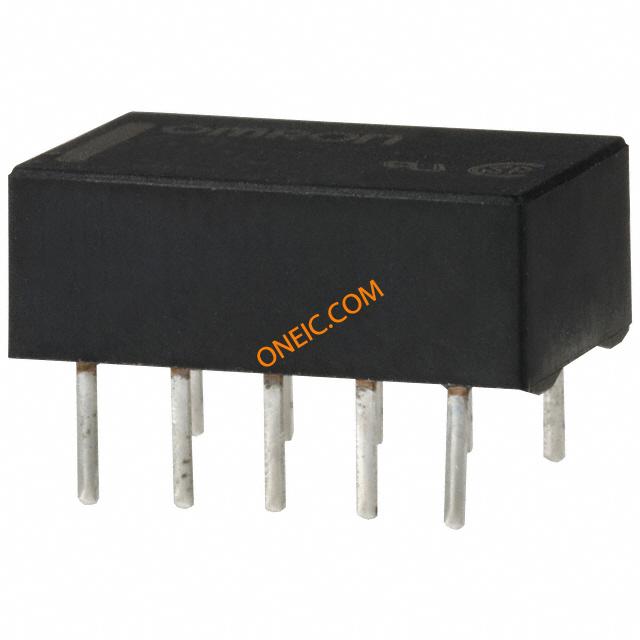

G6H-2-DC6
| 制造商 | |
| 描述 | Low Signal Relays - PCB LOW SIGNAL RELAY RELAY TELECOM DPDT 1A 6V Electromechanical Relay DPDT 1A 6VDC 257Ohm Through Hole 欧姆龙(OMRON) 功率继电器 Relay Low-Signal Standard Coil Voltage: 6 Vdc Configuration: DPDT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | G6H-1005F G6H1005F G6H26DC | 产品类别 | Low Signal Relays - PCB |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 电流 | 1 Amp | 线圈类型 | Non-Latching |
| 线圈功率 | 140 mW | 线圈电流 | 23.3mA |
| 释放时间 | 2ms | 线圈电阻 | 257 Ohms |
| 供电电压 | 6 VDC | 开关电压 | 125VAC, 110VDC - Max |
| Vgs(th)（最大）@ Id | 0.6 VDC | 开关电流 | 62.5VA/ 33W |
| 最小负载要求 | 10A @ 10mVDC | 平均正向功率 | 140 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 4.5 VDC | 触点额定电流 | 1A |
| 每极负载侧连接方式 | 0.5A @ 125VAC, 1A @ 30VDC | ||
机械参数
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 触头材料 | Silver (Ag), Gold (Au) |
| 端接样式 | Solder Pin | 典型触点布局 | 2C DPDT |
产品信息
| 类型 | Relays | 系列 | G6H |
| 功能 | Single Side Stable | 继电器类型 | Telecom |
| 卡标准 | Signal Relay | 行业别名 | G6H-2-DC6 |
环境参数
| 额定寿命 | 200,000 ops | 动作时间 | 3ms |
| 机械寿命 | Obsolete | 工作温度 | -40°C ~ 70°C |
