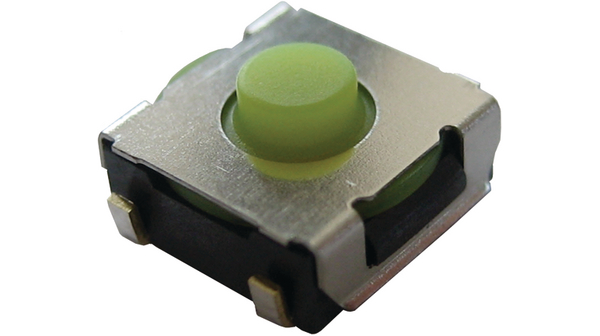

B3SL-1002P
| 制造商 | |
| 描述 | Switch Tactile N.O. SPST Round Button J-Bend 0.05A 12VDC 1.96N SMD Embossed Tape SWITCH TACTILE SPST-NO 0.05A 12V Tactile Switches 6x6mm, 3.4mm Height Flat Type Plunger SWITCH, SPST, 0.05A, 12VDC, SMD Microswitch; 1-position; SPST-NO; 0.05A/12VDC; SMT; 1.96N; 3.4mm Tactile Switch Mounting: Surface Mount Operating direction: Vertical Operating force: 200 gf Travel: - Dimensions: 6x6 mm PCB Switch SMD 12 VDC 50 mA yellow/green, B3SL-1002P, Omron Electronic Components |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SW1064CT | 零件号别名 | 1695875 681430 |
| 产品类别 | Tactile Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 2000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365007 |
电气参数
| 电路 | SPST-NO | 额定电压 | 12 V |
| 开关功能 | Off-Mom | 开关电压 | OFF-(ON) |
| 接触电阻 | :100mohm | 开关电流 | :1mA |
| 介电强度 | :250V | 最大额定电流 | 0.05@12VDC A |
| 最大触点电流 | :50mA | 绝缘电阻 | :100Mohm |
| 开关功能/额定值 | N.O. | 最小供电电压 | :5VDC |
| 触点额定值 @ 电压 | 0.05A @ 12VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :12V | 直流正向电流（If）（最大） | :50mA |
| 直流触点额定值（阻性负载） | 0.05 A / 12 VDC | ||
机械参数
| 密封 | Construction | 深度 | :6.2mm |
| 形状 | round | 宽度 | :6.4mm |
| 高度 | 3.4 | 长度 | :3.4mm |

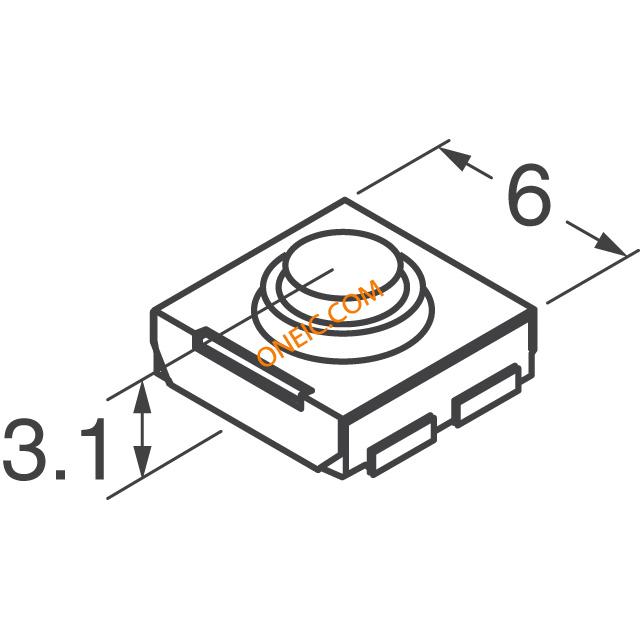

| 重量 | 0.0003 | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Embossed Tape | 预行程 | :0.3mm |
| 引脚样式 | for PCB | 本体尺寸 | 6.2 x 6.5mm |
| 触点形式 | SPST | 高度（最大） | 3.4mm |
| 致动器类型 | Standard | 安装类型 | Surface Mount |
| 释放力 | :0.35N | 开关行程 | 0.30mm |
| 端子类型 | J-Bend | 执行器颜色 | Yellow/Green |
| 连接器类型 | No | 安装样式 | SMD/SMT |
| 执行器长度 | 0.9 | 操作力 | 1.96 N |
| 总长度 | 6.5 | 执行器材料 | Rubber |

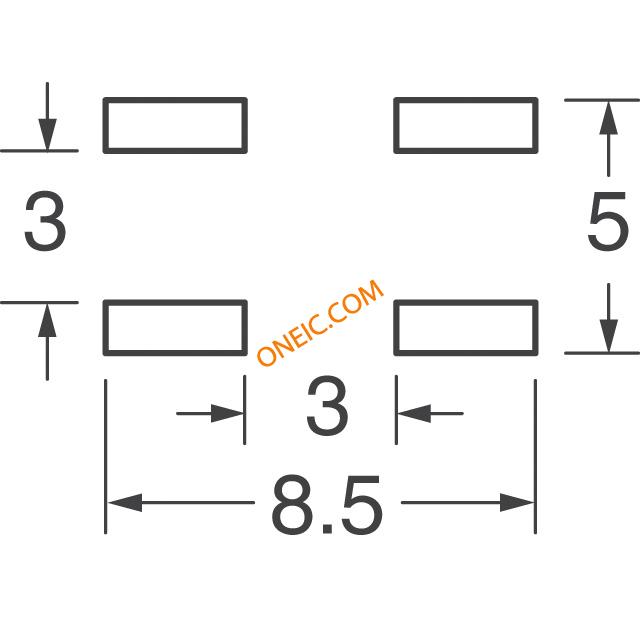

| 连接器间距 | 8.5x5mm | 端接样式 | SMD (SMT) Tab |
| 按钮样式/尺寸 | Round Button | 位数 | 1-position |
| 执行器方向 | Top Actuated | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST-NO | 额定扭矩（oz-in / mNm） | 1.96N |
| 执行器距PCB垂直高度 | 3.40mm | ||
产品信息
| 系列 | B3SL | 产品特性 | Sealed - Fully |
| 开关类型 | microswitch | 照明类型 | Non-Illuminated |
| 电气寿命 | 100000 | 单元数量 | 1 |
| 其他规格 | 0.3mm | 触点配置 | SPST-NO |
环境参数
| 机械寿命 | 100,000 Cycles | 开关次数 | :100000 |
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -25 to 90 °C |
