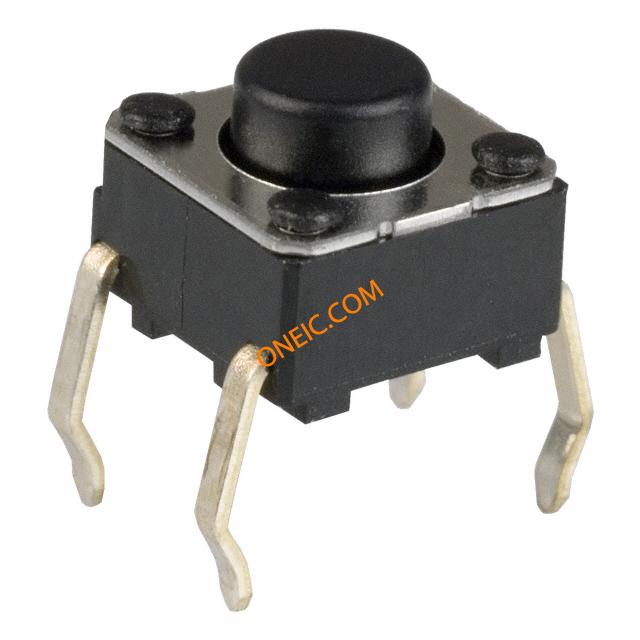

B3F-1020
| 制造商 | Omron Corporation |
| 描述 | Tactile Switches 6X6 Flat 5mm Btn Force 100g w/o Grd Switch Tactile N.O. SPST Flat Plunger PC Pins 0.05A 24VDC 0.98N Thru-Hole Bag SWITCH TACTILE SPST-NO 0.05A 24V Black Plunger Tactile Switch, SPST-NO 0.05 A @ 24 V dc 0.9mm SWITCH, TACTILE, SPST-NO Switch,FluxtightMechanicalKeyswitch,,50MA@24VDC,NoGroundTerm.,FlatPlung. 欧姆龙(OMRON) 微动开关 Microswitch; 1-position; SPST-NO; 0.05A/24VDC; THT; 0.98N; 6x6mm Tactile Switch Mounting: PC Board Operating direction: Vertical Operating force: 100 gf Travel: - Dimensions: 6x6 mm PCB Switch 24 VDC 50 mA Through Hole black, B3F-1020, Omron Electronic Components Omron 黑色 柱塞 触觉开关 , 单刀单掷 - 常开, 0.05 A@ 24 V 直流 0.9mm |
| 分类 |
商业参数
| 交货时间 | 20 Days | 子类别 | Switch Tactile |
| 零件号别名 | 1608274 363973 OMRB3F1020 | 产品类别 | Tactile Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365019 |
电气参数
| 电路 | SPST-NO | 额定电压 | 24 V |
| 极数 | 1 | 开关功能 | Off-Mom |
| 开关电压 | OFF-(ON) | 接触电阻 | 100mΩ |
| 介电强度 | 500VAC | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 绝缘电阻 | 100MΩ |
| 开关功能/额定值 | N.O. | 触点额定电流 | 0.05 A @ 24 V dc |
| 触点额定值 @ 电压 | 0.05A @ 24VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :24V | 直流触点额定值（阻性负载） | 0.05 A / 24 VDC |
机械参数
| 形状 | round | 高度 | 4.3 |
| 重量 | 0.01 | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Bag | 引脚样式 | for PCB, straight |
| 本体表面处理 | Miniature | 本体尺寸 | 6 x 6mm |
| 端接方式 | PCBPins | 触点形式 | SPST |
| 高度（最大） | 5mm | 致动器类型 | Standard |
| 安装类型 | Through Hole | 开关行程 | 0.25mm |
| 端子类型 | PC Pins | 执行器颜色 | Black |
| 连接器类型 | No | 接触镀层 | Gold |
| 安装样式 | Through Hole | 执行器长度 | 0.9mm |
| 操作力 | 100gf | 触头材料 | Gold Plated |
| 总长度 | 6 | 连接器间距 | 4.5x6.5mm |
| 端接样式 | PC Pin | 按钮样式/尺寸 | Flat Plunger |
| 位数 | 1-position | 执行器方向 | Top Actuated |
| 安装高度（最大） | 5 mm | 安装孔直径 | 1mm |
| 开关驱动电平 | SPST | 典型触点布局 | SPST-NO |
| 触点材料 - 镀层 | silver plated | 额定扭矩（oz-in / mNm） | 0.98N |
| 执行器距PCB垂直高度 | 5.00mm | ||
产品信息
| 类型 | Miniature | 系列 | B3F |
| CAD图纸 | 3D CAD Model | 开关类型 | microswitch |
| 照明类型 | Non-Illuminated | 电气寿命 | 1000000 |
| 单元数量 | 5 | 行业别名 | B3F-1020 |
| 其他规格 | 0.25mm | 触点配置 | SPST-NO |
环境参数
| 机械寿命 | 1,000,000 Cycles | 工作温度 | -25°C ~ 70°C |
