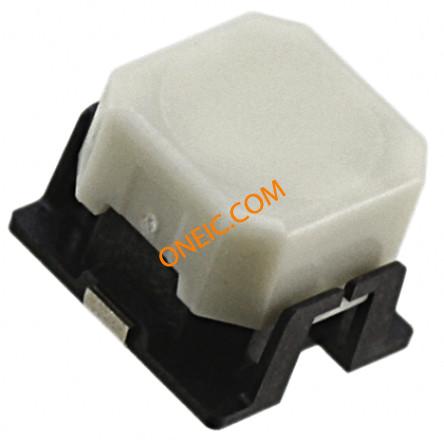

B3AL-1003P
| 制造商 | |
| 描述 | Tactile Switches 3.5N OF Long Stroke Milky White Button SWITCH TACTILE SPST-NO 0.05A 16V White Cap Tactile Switch, SPST-NO 50 mA @ 16 V dc Switch Tactile N.O. SPST Button J-Bend 0.05A 16VDC 3.5N SMD T/R TACTILE SWITCH, SPST-NO,PCB Microswitch; 1-position; SPST-NO; 0.05A/16VDC; SMT; 5N; 6x6.9mm PCB Switch SMD 16 VDC 50 mA white, B3AL-1003P, Omron Electronic Components |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SW1219CT | 零件号别名 | 693488 |
| 产品类别 | Tactile Switches | 标准包装数量 | 1,400 |
| 工厂包装数量 | 1400 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85365080 |
电气参数
| 电路 | SPST-NO | 额定电压 | 16 V |
| 开关功能 | Off-Mom | 开关电压 | OFF-(ON) |
| 接触电阻 | 100mΩ | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 绝缘电阻 | 100MΩ |
| 触点额定电流 | 50 mA @ 16 V dc | 触点额定值 @ 电压 | 0.05A @ 16VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :5V |
| 直流触点额定值（阻性负载） | 0.05 A / 16 VDC | ||
机械参数
| 形状 | square | 重量 | 0 |
| 外形尺寸(长x宽) | 6.90mm x 6.00mm | 包装方式 | Tape & Reel (TR) |
| 引脚样式 | for PCB | 本体尺寸 | 6 x 6.9mm |
| 触点形式 | SPST | 高度（最大） | 5mm |
| 行程范围 | 1.3 mm | 致动器类型 | Square Button |
| 安装类型 | Surface Mount | 释放力 | :0.70N |
| 开关行程 | 1.30mm | 端子类型 | Solder |
| 执行器颜色 | White | 连接器类型 | Yes |
| 接触镀层 | Silver | 安装样式 | SMD/SMT |
| 操作力 | 357gf | 连接器间距 | 2x8mm |
| 端接样式 | SMD (SMT) Tab | 位数 | 1-position |
| 执行器方向 | Top Actuated | 按钮/帽颜色 | :White |
| 开关驱动电平 | :Top | 典型触点布局 | SPST-NO |
| 额定扭矩（oz-in / mNm） | 5N | 执行器距PCB垂直高度 | 5.00mm |
产品信息
| 系列 | B3AL | 开关类型 | microswitch |
| 照明类型 | Non-Illuminated | 单元数量 | 1 |
| 其他规格 | 1.3mm | 触点配置 | SPST-NO |
环境参数
| 机械寿命 | 1,000,000 Cycles | 工作温度 | -40°C ~ 90°C |
