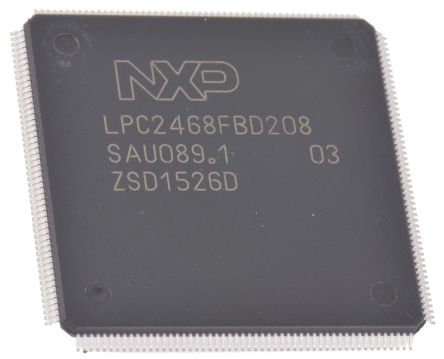

LPC2468FBD208,551
| 制造商 | |
| 描述 | MCU 16-bit/32-bit LPC2000 ARM7TDMI-S RISC 512KB Flash 3.3V 208-Pin LQFP Tray ARM Microcontrollers - MCU ARM7 512KF/USBH/ENET IC ARM7 MCU FLASH 512K 208-LQFP LPC2468FBD208,551, 16, 32 bit Microcontroller ARM7TDMI-S 72MHz 512kb Flash, 4, 98kb RAM, USB CAN I2C SPI 208-Pin LQFP LPC2468FBD208@551 NXP LPC24 系列 16/32 bit ARM7TDMI-S MCU, 72MHz, 512 kB ROM 闪存, 4 kB，98 kB RAM, 1xUSB, 208针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | MCU | 商标名 | LPC |
| 零件号别名 | LPC2468FBD208-S | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 36 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 认证机构 | No |
电气参数
| 转速 | 72 MHz | 定时器 | 4 x 32 bit |
| 以太网 | 1 | RAM 大小 | 98 KB |
| 内核大小 | 16/32-Bit | 核心类型 | ARM7TDMI-S |
| 频率 | 72 MHz | 接口 | CAN/I2S/ISP/SSP/UART/USB |
| 时钟速率 | 72 MHz | 分辨率 | 10Bit |
| 存储器容量 | 98 KB | 存储器类型 | 闪存 |
| PWM通道数 | 2 | I/O 数量 | 160 |
| 计数器/定时器 | 4 | 位数 | 10 |
| 额定电压 | 3.3 V | 数据转换器 | A/D 8x10b; D/A 1x10b |
| FPGA 核心单元数 | ARM7TDMI-S | 最大频率 | 72MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 串行协议 | 4 | 供电电压 | 3.3 V |
| RS-232（422、485） | 2 | 分辨率（位） | 10bit |
| 通道数量 | 2 | 模拟输入/输出 | 8 x 10 位 |
| 程序存储器大小 | 512 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8 | 最小供电电压 | 3 V |
| 频率（中心/带宽） | 32bit | 最大功耗 | 1500 mW |
| 计数器/定时器数量 | 6 Timer | 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V |
机械参数
| 宽度 | 28.1mm | 高度 | 1.45mm |
| 长度 | 28 mm | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 连接器类型 | 4 | 安装样式 | SMD/SMT |
| 引脚数 | 208 | 封装形式 | 208LQFP |
| 冷却的封装 | LQFP | 总长度 | 28 |
| 包装数量 | LQFP | 尺寸/外形 | 28.1 x 28.1 x 1.45mm |
| 触点数 | 1 | 位数 | 208 |
| 外壳尺寸-插件 | 1.4 | 核心数/总线宽度 | 16|32 Bit |
| 脉冲宽度失真（最大） | 2(PWM) | ||
产品信息
| SPI | 1 | USB | 3 |
| 系列 | LPC24 | 功能 | Y |
| 协议 | 3 | 片内RAM（通道数×位宽） | 8-chx10-bit |
| 外设 | Brown-out Detect/Reset, DMA, I²S, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, EBI/EMI, Ethernet, I²C, Microwire, Memory Card, SPI, SSI, SSP, UART/USART, USB OTG | 制造商全称 | NXP Semiconductors |
| 架构类型 | RISC | 可编程性 | Yes |
| 核心处理器 | ARM7® | 定时器数量 | 6 |
| 定时器分辨率 | 32Bit | 射频系列/标准 | LPC2000 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 208 |
| 输入数量及类型 | 160 I/O | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
