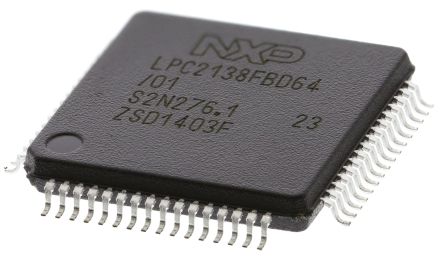

点击放大查看
LPC2138FBD64/01,15
| 制造商 | NXP Semiconductors N.V. |
| 描述 | MCU 16-bit/32-bit LPC2000 ARM7TDMI-S RISC 512KB Flash 3.3V 64-Pin LQFP Tray ARM Microcontrollers - MCU ARM7 512KF/32KR/ADC IC ARM7 MCU FLASH 512K 64-LQFP LPC2138FBD64/01,15, 16, 32 bit Microcontroller ARM7TDMI-S 60MHz 512kb Flash, 32kb RAM, I2C SPI 64-Pin LQFP MCU 16-Bit/32-Bit LPC2000 ARM7TDMI-S RISC 512KB Flash 3.3V 64-Pin LQFP Tray IC, 32BIT MCU, 60MHZ, LQFP-64 NXP LPC21 系列 16/32 bit ARM7TDMI-S MCU, 60MHz, 512 kB ROM 闪存, 32 kB RAM, 64针 LQFP封装 |
| 分类 |
商业参数
| 商标名 | LPC | 零件号别名 | LPC2138FBD64/01-S |
| 产品类别 | ARM Microcontrollers - MCU | 标准包装数量 | Trays |
| 工厂包装数量 | 160 | 标准封装名称 | QFP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 认证机构 | No | ||
电气参数
| 转速 | 60 MHz | 定时器 | 2 x 32 bit |
| RAM 大小 | 32 KB | 内核大小 | 16/32-Bit |
| 核心类型 | ARM7TDMI-S | 频率 | 60 MHz |
| 接口 | I2C/SPI/SSP/UART | 时钟速率 | 32 kHz |
| 存储器容量 | 32 KB | I/O 数量 | 47 |
| 位数 | 10/10 | 额定电压 | 3 → 3.6 V |
| 看门狗定时器 | 1 | 时钟频率 | :60MHz |
| 数据转换器 | A/D 16x10b; D/A 1x10b | 最大频率 | 60MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 3.3 V |
| 分辨率（位） | 10bit | 通道数量 | 8 |
| 程序存储器大小 | 512 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8/8 | 最小供电电压 | 3 V |
| 频率（中心/带宽） | 32bit | 最大功耗 | 1500 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V |
机械参数
| 宽度 | 10.1mm | 高度 | 1.45mm |
| 长度 | 10 mm | 重量 | 0 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64LQFP |
| 冷却的封装 | LQFP | 总长度 | 10.1(Max) |
| 包装数量 | LQFP | 尺寸/外形 | 10.1 x 10.1 x 1.45mm |
| 位数 | 64 | 外壳尺寸-插件 | 1.4(Max) |
| 核心数/总线宽度 | 16|32 Bit | 脉冲宽度失真（最大） | 1(6 Channel) (Motor Control) |
产品信息
| SPI | 1 | USB | 0 |
| 系列 | LPC21 | 协议 | 2 |
| 片内RAM（通道数×位宽） | 2(8-chx10-bit) | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, Microwire, SPI, SSI, SSP, UART/USART |
| 可编程性 | Yes | 核心处理器 | ARM7® |
| 定时器数量 | 2 | 射频系列/标准 | LPC2000 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 64 |
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
