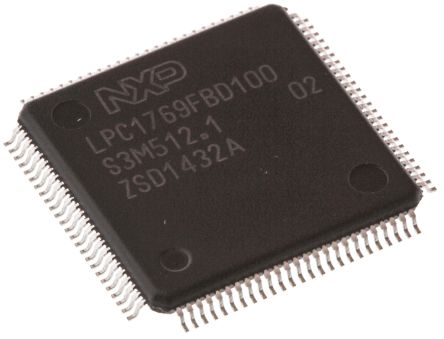

LPC1769FBD100,551
| 制造商 | |
| 描述 | MCU 32-bit LPC1700 ARM Cortex M3 RISC 512KB Flash 3.3V 100-Pin LQFP Tray IC MCU ARM 512KB FLASH 100LQFP LPC1769FBD100,551, 32 bit Microcontroller ARM Cortex M3 100MHz 512kb Flash, 64kb RAM, USB CAN I2C SPI 100-Pin LQFP ARM Microcontrollers - MCU 120 MHz ARM Cortex-M3 MCU MCU, 32BIT, CORTEX M3, 100LQFP NXP LPC17 系列 32 bit ARM Cortex M3 MCU, 100MHz, 512 kB ROM 闪存, 64 kB RAM, 1xUSB, 100针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | LPC | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | 认证机构 | No |
电气参数
| 转速 | 120 MHz | 定时器 | 4 x 32 bit |
| 以太网 | 1 | RAM 大小 | 64 KB |
| 内核大小 | 32-Bit | 核心类型 | ARM Cortex M3 |
| 频率 | 120 MHz | 接口 | CAN/Ethernet/I2C/I2S/SPI/SSP/UART/USB |
| 时钟速率 | 120 MHz | 存储器容量 | 64 KB |
| I/O 数量 | 70 | 位数 | 12 |
| 额定电压 | 3.3 V | 看门狗定时器 | 1 |
| 时钟频率 | :120MHz | 数据转换器 | A/D 8x12b, D/A 1x10b |
| 最大频率 | 100MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 串行协议 | 4 |
| 供电电压 | 3.3 V | RS-232（422、485） | 2 |
| 分辨率（位） | 12bit | 通道数量 | 2 |
| 程序存储器大小 | 512 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8 | 最小供电电压 | 2.4 V |
| 频率（中心/带宽） | 16 bit, 32 bit | 最大功耗 | 1500 mW |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 2.4 V ~ 3.6 V |
机械参数
| 宽度 | 14.1mm | 高度 | 1.45mm |
| 长度 | 14.1mm | 重量 | 0.728 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :100 | 封装形式 | 100LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 14.1(Max) | 包装数量 | LQFP |
| 尺寸/外形 | 14.1 x 14.1 x 1.45mm | 位数 | 100 |
| 外壳尺寸-插件 | 1.45(Max) | 核心数/总线宽度 | 32 Bit |
| 脉冲宽度失真（最大） | 1(Motor Control), 6(General Purpose) | ||
产品信息
| SPI | 1 | USB | 1 |
| 系列 | LPC17 | 产品特性 | CAN Controller |
| 协议 | 3 | 片内RAM（通道数×位宽） | 8-chx12-bit |
| 外设 | Brown-out Detect/Reset, DMA, I²S, Motor Control PWM, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, Ethernet, I²C, IrDA, Microwire, SPI, SSI, UART/USART, USB OTG | 可编程性 | Yes |
| 核心处理器 | ARM® Cortex™-M3 | 定时器数量 | 4 |
| 控制器系列 | :ARM Cortex-M3 | 射频系列/标准 | LPC1700 |
| DigiKey可编程 | Yes | 其他规格 | 1 |
| 印刷电路板数量 | 100 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
