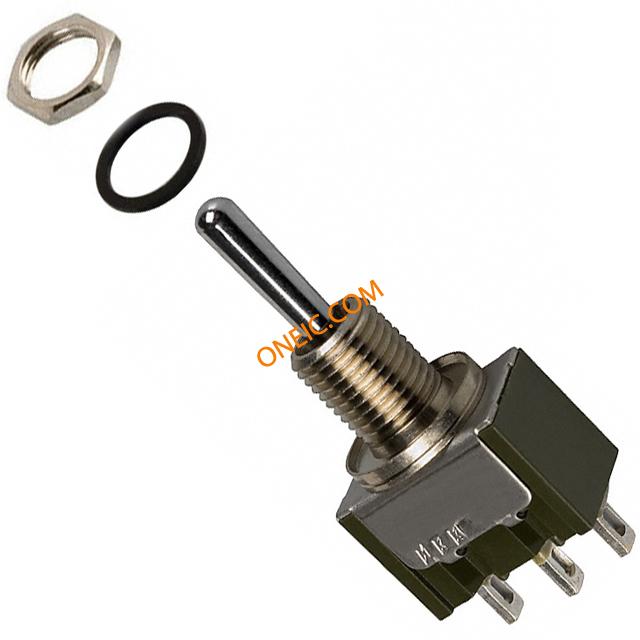

M2012SD3W01
| 制造商 | |
| 描述 | Toggle Switches SPDT ON-NONE-ON Switch Toggle ON None ON SPDT Small Bat Toggle Solder Lug 6A 250VAC 30VDC Panel Mount with Threads SWITCH TOGGLE SPDT 6A 125V SWITCH, TOGGLE, SPDT, 6A, 125VAC Switch,toggle;SPDTOnNoneOn;0.413"Bat;6A125VAC;SolderLug |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | M-2012NWS1 | 产品类别 | Toggle Switches |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365080 | ||
电气参数
| 电路 | SPDT | 额定电压 | 125V |
| 开关功能 | On-On | 额定交流电压 | 250V VAC |
| 最大额定电流 | 6A (AC), 4A (DC) | 最大触点电流 | :6A |
| 最小输入电压 | 250 | 开关功能/额定值 | ON None ON |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :30V |
| 直流击穿电压（标称） | 30V VDC | 额定交流电压（相对地/中性线） | :125V |
机械参数
| 深度 | 10 mm | 高度 | 33.3 mm |
| 重量 | 0 | 包装方式 | Bulk |
| 触点形式 | SPDT | 致动器类型 | Standard Round |
| 安装类型 | Panel Mount with Threads | 端子类型 | Solder Lug |
| 衬套螺纹 | 1/4-40 | 接触镀层 | Silver |
| 安装样式 | Panel | 执行器长度 | 10.50mm |
| 触头材料 | Silver Alloy | 总长度 | 13 mm |
| 执行器材料 | Brass, Chrome Plated | 端接样式 | Solder Lug |
| 按钮样式/尺寸 | Small Bat Toggle | 衬套/护套类型 | 1/4-40 |
| 开关驱动电平 | SPDT | 典型触点布局 | :SPDT |
| 面板开孔尺寸（外形） | Circular - 6.50mm Dia | ||
产品信息
| 类型 | Miniature | 系列 | M |
| 产品特性 | Epoxy Sealed Terminals | 照明类型 | Non-Illuminated |
| 电气寿命 | 25,000 Cycles | ||
环境参数
| 密封等级 | Sealed | 机械寿命 | 50000 |
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -30°C ~ 85°C |
| 结工作温度 | 85C | ||
