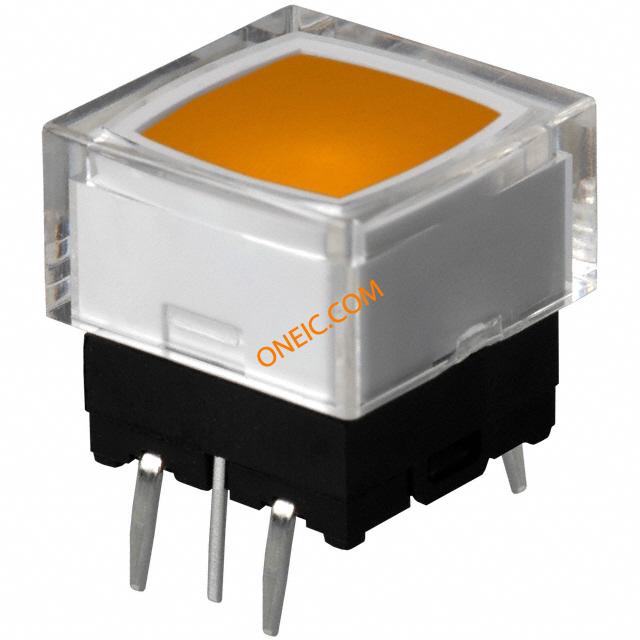

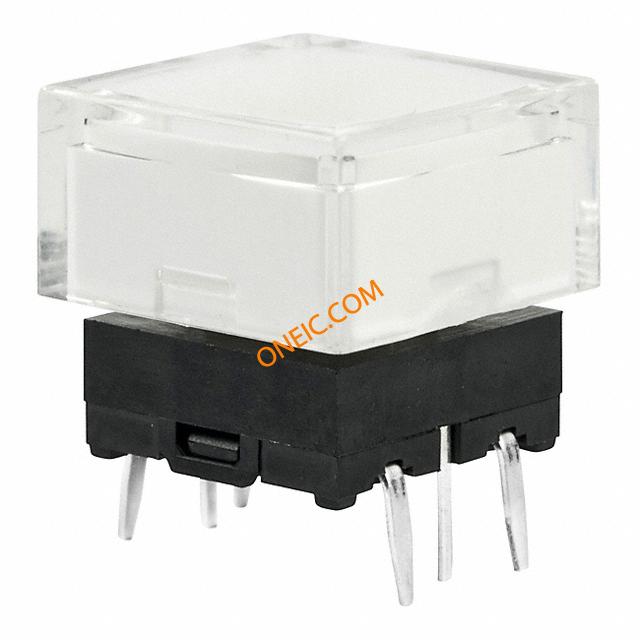

JB15LPE-JB
| 制造商 | NKK Switches |
| 描述 | Tactile Switches OFF-(ON) PC MNT YLW CLEAR LENS/WHT DIFF Switch Tactile OFF (ON) SPST Flush Button PC Pins 0.05A 24VDC 5000000Cycles 1.76N Thru-Hole SWITCH TACTILE SPST-NO 0.05A 24V SWITCH, TACTILE, 0.05A, 24VDC, SOLDER SPSTOFFON,Standard,Short,StraightPC,Yellow,Clear/White |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Tactile Switches | 标准包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | ||
电气参数
| 电路 | SPST-NO | 额定电压 | 24 V |
| 开关功能 | OFF - (ON) | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 开关功能/额定值 | OFF (ON) |
| 触点额定值 @ 电压 | 0.05A @ 24VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :24V | 标称照明电压 | 2.2 VDC |
机械参数
| 密封 | Nitrile Butadiene Rubber/Molded-I... | 深度 | 12 |
| 高度 | 11.2 | 重量 | 0 |
| 外形尺寸(长x宽) | 12.00mm x 12.00mm | 包装方式 | Bulk |
| 触点形式 | SPST | 致动器类型 | Square |
| 安装类型 | Through Hole | 开关行程 | 0.25mm |
| 端子类型 | PC Pins | 执行器颜色 | Clear/White |
| 连接器类型 | No | 安装样式 | Through Hole |
| 执行器长度 | 0 | 操作力 | 1.76 N |
| 触头材料 | Stainless Steel | 总长度 | 12 |
| 执行器材料 | Polyacetal | 端接样式 | Solder |
| 按钮样式/尺寸 | Flush Button | 执行器方向 | Top Actuated |
| 开关驱动电平 | SPST | 照明类型及颜色 | LED |
| 外壳与棱镜材料 | (Glass Fiber/Polybutylene Terepht... | 执行器距PCB垂直高度 | 11.20mm |
产品信息
| 类型 | Low Profile | 系列 | JB |
| 产品特性 | Process Sealed | 照明类型 | Illuminated |
| 电气寿命 | 5000000 | ||
环境参数
| 机械寿命 | 5,000,000 Cycles | 工作温度 | - 25 C to + 70 C |
