BLM18KG121TN1D
| 制造商 | Murata Manufacturing Co., Ltd. |
| 描述 | Ind Chip Bead Multi-Layer 120Ohm 25% 100MHz Ferrite 3A 0603 Paper T/R Ferrite Beads Multi-Layer 120Ohm 25% 100MHz 3A 30mOhm DCR 0603 Paper T/R BLM18KG 120R 3000mA Rdc=0,022R FERRITE CHIP 120 OHM 3000MA 0603 Ferrite bead SMD 0603 120R EMI Filter Beads, Chips & Arrays 0603 120ohms 3A BLM18KG121TN1D FERRITE BEAD, 0603, 120R, 3A Murata BLM18HK 系列 铁氧体磁珠, 120Ω阻抗 @ 100 MHZ, 0603封装, 适用于EMI 抑制过滤器、GHz 频段数字接口 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 4000 | 产品 | Ferrite Chip Beads |
| 交货时间 | 49 Days | 单位包装 | 4000 |
| 其他名称 | 490-5254-2 | 子类别 | Ferrite Beads |
| 产品类别 | EMI Filter Beads, Chips & Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| 核心类型 | :Ferrite Bead | 阻抗 | 120 Ohm |
| 容差 | 25 % | 滤波器类型 | Differential Mode - Single |
| 量程（°/s） | :MURATA - EMIFIL BLM18K Series | 测试频率 | 100MHz |
| 输出电流 | 3000mA | 额定直流电流 | :3A |
| 直流电阻（DCR） | 0.03Ohm | 最大额定电流 | 3 A |
| 阻抗 @ 频率 | 120 Ohm @ 100MHz | 直流电阻（DCR）（最大） | :0.03ohm |
| 初始电阻（最小） | 30 mOhm | ||
机械参数

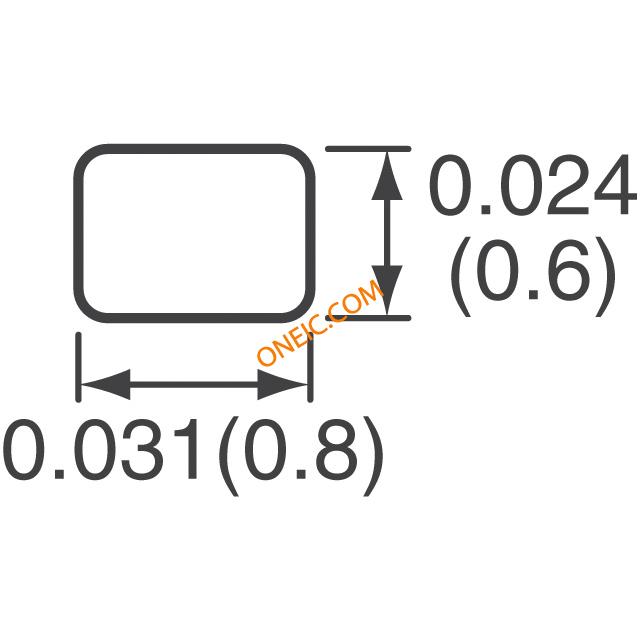

| 尺寸 | 0603 | 深度 | 0.8mm |
| 宽度 | 0.8mm | 高度 | 0.95 mm |
| 长度 | 1.6mm | 重量 | 0.0002 |
| 包装方式 | Paper Tape and Reel | 高度（最大） | 0.030" (0.75mm) |
| 磁芯材料 | Ferrite | 安装类型 | SMD |
| 引脚数 | :2 | 封装形式 | 0603 |
| 总长度 | 1.75 | 安装特性 | :SMD |
| 尺寸/外形 | 0.063" L x 0.031" W (1.60mm x 0.80mm) | 端接样式 | SMD/SMT |
产品信息
| 类型 | Chip Bead | 系列 | :MURATA - BLM Series |
| 匹配码 | FEC120R0603 | 标准交期 | 11 weeks |
| 应用细节 | Signal Line | ||
环境参数
| 测试温度 | -55°C | 工作温度 | - 55 C to + 125 C |
