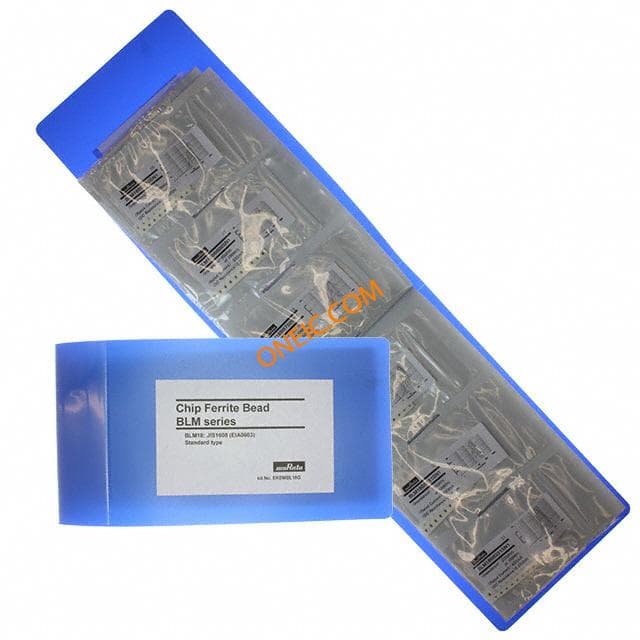

点击放大查看
BLM18AG331SN1D
| 制造商 | Murata Manufacturing Co., Ltd. |
| 描述 | Ind Chip Bead 330Ohm 25% 100MHz Ferrite 500mA 0603 Paper T/R Ferrite Beads Chip 330Ohm 25% 100MHz 500mA 300mOhm DCR 0603 Paper T/R FERRITE CHIP 330 OHM 500MA 0603 Ferrite bead SMD 0603 330R 500mA EMI Filter Beads, Chips & Arrays 0603 330 OHM EMI Filter 0.5A Flat Style SMD FERRITE BEAD, 0.3OHM, 500MA, 0603 BLM18AG 330R 200mA Rdc=0,45R |
| 分类 |
商业参数
| 产品 | Ferrite Chip Beads | 交货时间 | 42 Days |
| 其他名称 | 490-5245-2 | 子类别 | Ferrite Beads |
| 产品类别 | EMI Filter Beads, Chips & Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
电气参数
| 阻抗 | 330 Ohm | 容差 | 25 % |
| 电阻 | :0.3ohm | 滤波器类型 | Differential Mode - Single |
| 测试频率 | 100 MHz | 额定直流电流 | :500mA |
| 直流电阻（DCR） | 300 mOhm Max | 最大额定电流 | 500 mA |
| 阻抗 @ 频率 | 330 Ohm @ 100MHz | 直流电阻（DCR）（最大） | :0.3ohm |
| 初始电阻（最小） | 300 mOhm | ||
机械参数
| 深度 | 0.8mm | 宽度 | 0.8 mm |
| 高度 | 0.95 mm | 长度 | 1.6mm |
| 重量 | 0.000005 | 包装方式 | Paper Tape and Reel |
| 端接方式 | Flat Style | 高度（最大） | 0.037" (0.95mm) |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 安装样式 | Surface Mount | 封装形式 | 0603 |
| 总长度 | 1.6 mm | 安装特性 | :SMD |
| 尺寸/外形 | 0.063" L x 0.031" W (1.60mm x 0.80mm) | 端接样式 | SMD/SMT |
产品信息
| 类型 | Chip Bead | 系列 | BLM18A |
| 行业别名 | BLM11A331SGPT | 应用细节 | EMI Suppression, General Electronics |
环境参数
| 工作温度 | - 55 C to + 125 C | 结工作温度 | 125C |
