BLM15AG121SN1D
| 制造商 | Murata Manufacturing Co., Ltd. |
| 描述 | Ind Chip Bead 120Ohm 25% 100MHz Ferrite 500mA 0402 Paper T/R Ferrite Beads Chip 120Ohm 25% 100MHz 550mA 190mOhm DCR 0402 Paper T/R BLM15AG 120R 500mA 0,25R 25% FERRITE CHIP 120 OHM 500MA 0402 FERRITE CHIP 120 OHM 500 MA 0402 Ferrite bead SMD 0402 120R 500mA Ferrite Beads Chip Bead 120Ohm 25% 100MHz 500mA 0402 Paper T/R FERRITE BEAD, 0.25OHM, 500MA, 0402 Ferrite SMD 0.5 A 0.25 Ohm 0402, BLM15AG121SN1D, Murata Murata BLM15AG 系列 铁氧体磁珠, 120Ω阻抗 @ 100 MHZ, 0402封装, 适用于EMI 抑制过滤器，通用 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 10000 | 交货时间 | 49 Days |
| 单位包装 | 10000 | 其他名称 | 490-1005-2 |
| 子类别 | Ferrite Beads | 标准包装数量 | Cut Tape, Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 军用标准 | Not Required |
电气参数
| 阻抗 | 120 Ohm | 容差 | 25 % |
| 电感量 | Not Required uH | 电阻 | :0.25ohm |
| 滤波器类型 | Differential Mode - Single | 测试频率 | 100MHz |
| 输出电流 | 500mA | 额定直流电流 | :500mA |
| 直流电阻（DCR） | 0.25Ohm | 最大额定电流 | 500 mA |
| 阻抗 @ 频率 | 120 Ohm @ 100MHz | 直流电阻（DCR）（最大） | :0.25ohm |
| 直流正向电流（If）（最大） | 500 mA | 初始电阻（最小） | 250 mOhm |
机械参数
| 尺寸 | 0402 | 深度 | 0.5mm |
| 宽度 | 0.5mm | 高度 | 0.55 mm |
| 长度 | 1mm | 重量 | 0.001gr |
| 直径 | Not Required mm | 包装方式 | Paper Tape and Reel |
| 高度（最大） | 0.022" (0.55mm) | 磁芯材料 | Ferrite |
| 安装类型 | SMD | 封装形式 | 0402 |
| 总长度 | 1 mm | 安装特性 | :SMD |
| 尺寸/外形 | 0.039" L x 0.020" W (1.00mm x 0.50mm) | ||
产品信息
| 类型 | Chip Bead | 系列 | :BLM15AG_SN |
| 已删除 | Compliant | 匹配码 | FEC120R0402 |
| 失效率 | Not Required | 标准交期 | 15 weeks |
| 应用细节 | EMI Suppression, General Electronics | ||
环境参数
| 测试温度 | -55°C | 工作温度 | -55C to 125C |
文档与媒体
PDF 文档
PDF 文档
PDF 文档
相关型号
74279271
Wurth Electronics
EMIフィルタ ビーズ、チョーク、アレイ WE-CBF Bead 100MHz 120ohm FERRITE BEAD 120 OHM .3A 0402 WE-CBF Ferrite Bead 0402 120Ohm 500mA EMI Filter Beads, Chips & Arrays WE-CBF Bead 100MHz 120ohm FERRITE BEAD, 0.2 OHM, 0.5A, 0402 Wurth Elektronik WE-CBF 系列 铁氧体磁珠, 120Ω阻抗 @ 100 MHZ, 0402封装, 适用于抑制元件
¥0.7030
详情

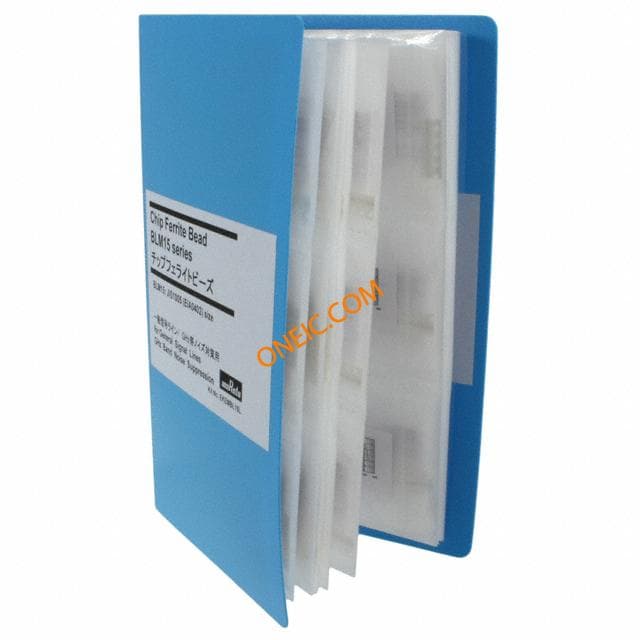

EKEMBL15L
