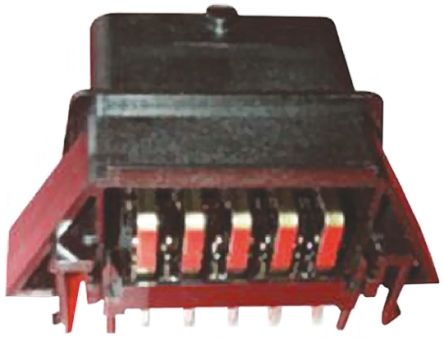

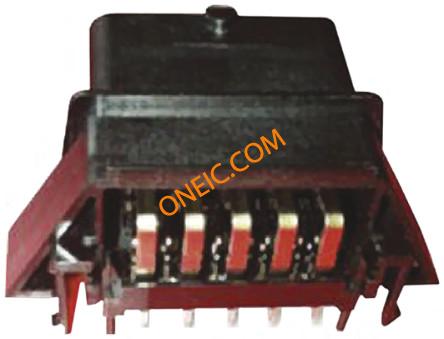

47745-0100
| 制造商 | |
| 描述 | Molex 28 Way 4 Row, Solder Termination, 21A Automotive Connectors CMC 28W R/A HDR CODING BLACK Conn CMC PIN 28 POS Solder RA Thru-Hole Carton HEADER, R/A, CMC, BLACK, 28WAY Molex CMC 系列 4行 28路 黑色 公 管座 , 焊接端接 |
| 分类 |
商业参数
| 产品 | Headers | 商标名 | CMC |
| 零件号别名 | 0477450100 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85389099 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 最大额定电流 | 21A | ||
机械参数
| 颜色 | Black | 间距 | 2.5 mm, 3.5 mm, 3.7 mm |
| 长度 | 28 mm | 重量 | 0.035 |
| 端接方式 | Solder | 安装类型 | Right |
| 接触镀层 | Tin | 安装样式 | Wire to Board |
| 排数 | 4 | 触头材料 | Brass |
| 壳体材料 | Resin | 端接样式 | Through Hole |
| 第一触头极性 | :Pin | 连接器颜色 | Black |
| 触点数 | 28 | 接触件端接 | :Through Hole Right Angle |
| 位数 | 28 | 外壳尺寸-插件 | :- |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | Male |
| 系列 | 47745 | ||
环境参数
| 工作温度 | +105°C | ||
文档与媒体
相关型号
64323-1039
molex
Contact SKT Crimp ST Cable Mount Reel Automotive Connectors SN PLTD 1-2MMF/M TRM Reel of 27500 CONTACT, CMC, SOCKET, 16-14 AWG, CRIMP CRIMP, RECEPTACLE, 16-14AWG, REEL Molex CMC, CP 系列 母 压接接线端子, 压接, 镀锡触点
64325-1010
molex
Connector Accessories CMC Blind Plug Carton Automotive Connectors CMC BLIND PLUG TERM CAVITY .635MM CMC Blind Plug for cavity 0.635mm BLIND PLUG, TERMINAL CAVITY & CMC CONN Molex 64325 系列 CMC 无孔插头, 使用于CMC 连接器 64318、CMC 连接器 64319、CMC 连接器 64320、CMC 连接器 64321、CMC 连接器 64326
64320-1301
molex
Conn Housing 48 POS Crimp ST Carton CMC Wire Cap for 48 and 28 way Automotive Connectors CMC WIRE CAP FOR 28P AND 48P CONNECTOR BACKSHELL, POLYAMIDE WIRE CAP, FOR CMC 48WAY RECEPTACLE WIRE CAP, FOR CMC HEADER Molex 64320 系列 CMC 电线保护罩, 使用于28 路插座，48 路插座

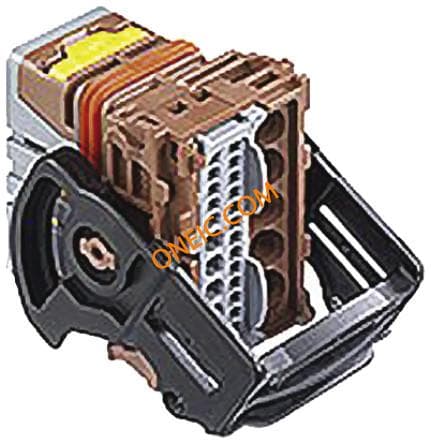

64318-3011
