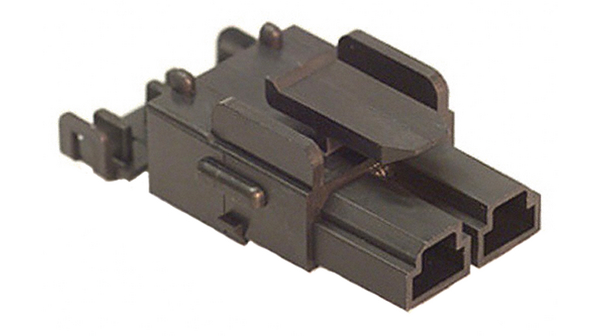

点击放大查看
42816-0212
| 制造商 | Molex, LLC |
| 描述 | 2 way cable receptacle housing Headers & Wire Housings RECEPTACLE 2 POS Conn Housing RCP 2 POS 10mm Crimp ST Bag RECEPTACLE HOUSING, 2WAY Mini-Fit Sr. Receptacle Housing, 2 Circuits Contact housing female Pitch10 mm Poles 2 Mini-Fit Sr, 42816-0212, Molex Molex MINI-FIT SR. 系列 10mm 节距 2 路 直 母 压接连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit Sr. | 零件号别名 | 0428160212 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | :600V | 工作电压 | :600V |
| 接触电阻 | :1mohm | 介电强度 | :2200V/m |
| 最大额定电流 | 50 A | 绝缘电阻 | :1000Mohm |
机械参数
| 深度 | 34.4mm | 间距 | 10mm |
| 宽度 | 14.8mm | 长度 | 23.5mm |
| 重量 | 0.004 | 材料（通用） | :Polyester |
| 导线线规 | :10AWG | 安装类型 | Straight |
| 排数 | 1 | 封装形式 | :Receptacle |
| 材料表面处理 | :- | 壳体材料 | PET |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 触点数 | 2 | 位数 | :2 |
| 线规或范围 - AWG | :9AWG | ||
产品信息
| 连接器性别 | Female | 系列 | 42816 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles / Sockets - Housings |
| 电路数 | 2 | 适用产品/相关产品 | Mini-Fit Sr. Receptacle |
环境参数
| 工作温度 | :105°C | ||
