点击放大查看

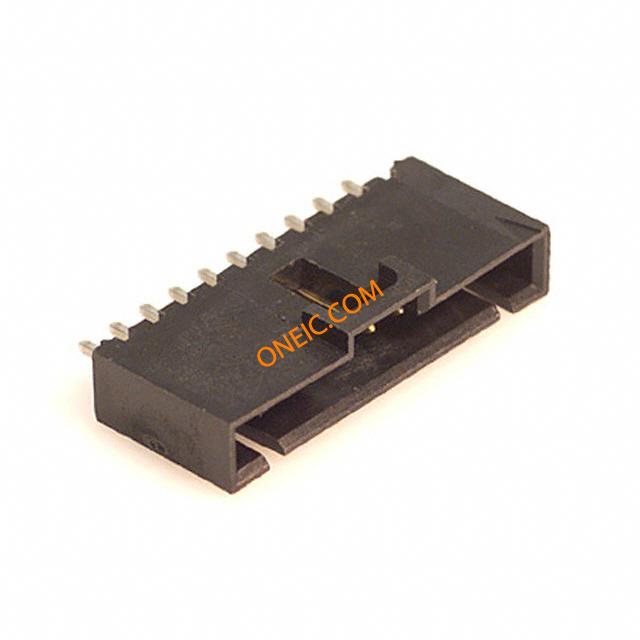

0705430009

制造商	Molex, LLC
描述	CONN HEADER 10POS .100 VERT GOLD Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Tube
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

交货时间	20 Days	子类别	Connector Headers and PCB Receptacles
标准包装数量	1

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

接触电阻	30 mohm	最大额定电流	3/Contact A
最小供电电压	250V

机械参数

颜色	Black	深度	6.6 mm
间距	0.100" (2.54mm)	高度	11.81 mm
包装方式	Tube	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold	安装样式	Through Hole
排数	1	触头材料	Phosphor Bronze
壳体材料	Polyester	总长度	27.95 mm
触点数	1	位数	10
接触长度 - 配合	0.240" (6.10mm)	接触镀层厚度	15µin (0.38µm)

产品信息

类型	Shrouded Header	连接器性别	HDR
行业别名	70543-0009, 705430009	加载位置数	All
适用产品/相关产品	0705630009

环境参数

工作温度

-40C to 105C

文档与媒体

PDF 文档

Single Row (SL) Prod Spec
