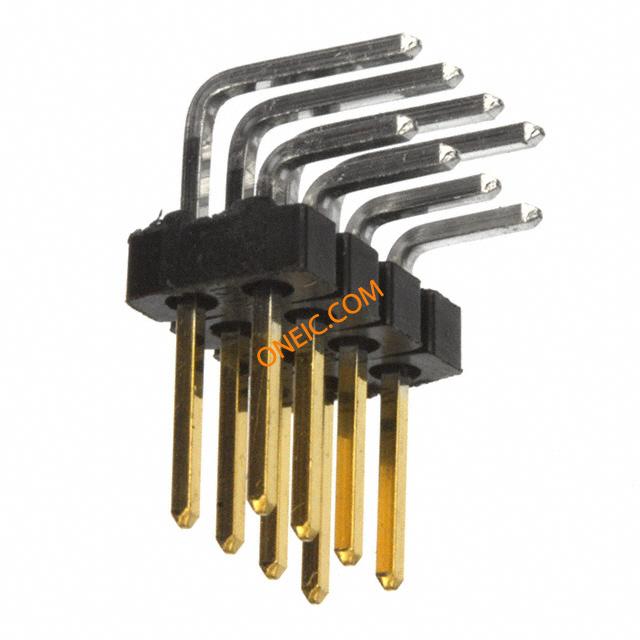

点击放大查看
90122-0764
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 8POS .100" R/A GOLD Molex 90122 Series 2.54mm Pitch 8 Way 2 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 8P R/A DR SEL AU 2.54mm Pitch C-Grid III™ Header, Dual Row, Right Angle, 8 Circuits, 0.38µm Gold (Au) Selective Plating Molex C-GRID III 系列 2.54mm节距 8路 (2排) 直角 引脚管座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901220764 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1600 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 350 V | 最大额定电流 | 3A |
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Bulk | 方向 | 直角 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Gold |
| 排数 | 2 | 触头材料 | Brass |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 触点数 | 8 | 位数 | 8 |
| 接触长度 - 配合 | 0.266" (6.75mm) | 接触镀层厚度 | 15µin (0.38µm) |
产品信息
| 类型 | Unshrouded Header | 系列 | 90122 |
| 覆盖范围 | 无覆盖 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 基础产品编号 | 90122 |
| 加载位置数 | All | ||
