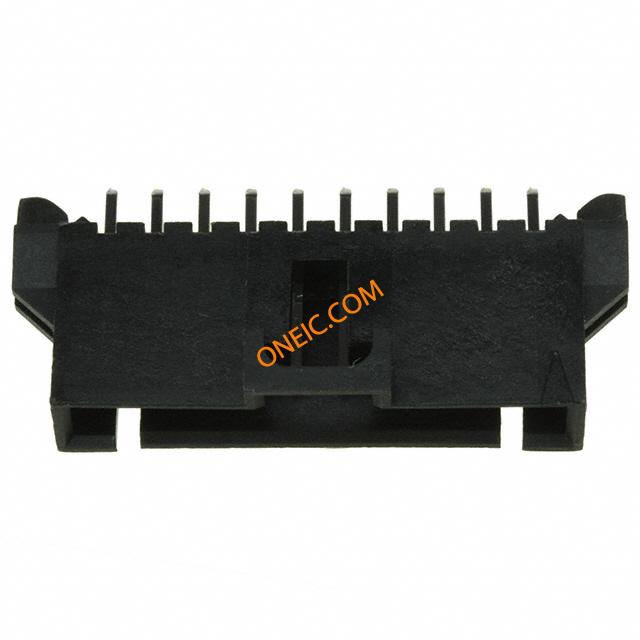

点击放大查看

70545-0009

制造商	Molex, LLC
描述	CONN HEADER 10POS .100 VERT TIN Headers & Wire Housings 10P TRI-PEG HEADER Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Tube WIRE-BOARD CONN, HEADER, 10POS, 2.54MM
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

商标名	SL	零件号别名	0705450009
产品类别	Headers & Wire Housings	标准包装数量	1
工厂包装数量	768

合规参数

RoHS

RoHS Compliant

海关税号

85366930

电气参数

量程（°/s）	:MOLEX - SL 70545 Series	额定电压	250 V
最大额定电流	3 A

机械参数

颜色	Black	间距	0.100" (2.54mm)
重量	0	包装方式	Tube
端接方式	Solder	触头类型	Male Pin
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Tin	排数	1
触头材料	Phosphor Bronze	壳体材料	Thermoplastic
端接样式	Through Hole	触点数	10
接触件端接	:Through Hole Vertical	位数	10
接触长度 - 配合	0.240" (6.10mm)	接触镀层厚度	150µin (3.81µm)

产品信息

类型	Shrouded	连接器性别	:Header
系列	70545	产品特性	Board Guide
产品子类型	Headers	加载位置数	All

文档与媒体

PDF 文档

Single Row (SL) Prod Spec

PDF 文档

0705450009_PCB_HEADERS.pdf
