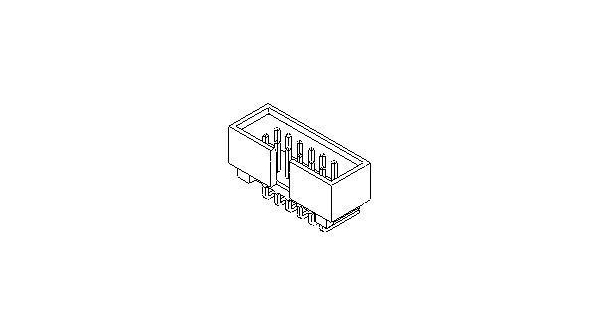

70247-1652
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 16POS .100 R/A 30AU Headers & Wire Housings CGrid Hdr Shrd R.A / /OStdf .76AuLF 16Ckt PCB header 2 x 8P, 70247-1652, Molex |
| 分类 |
商业参数
| 商标名 | C-Grid | 零件号别名 | 0702471652 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 88 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 250 V | 极数 | 2 x 8 |
| 最大额定电流 | 2.5 A | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Tray | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 排数 | 2 |
| 连接器样式 | 90° | 触头材料 | Phosphor bronze |
| 壳体材料 | Polyester | 端接样式 | Through Hole |
| 触点数 | 16 | 位数 | 16 |
| 第一连接器极性 | Male | 连接器 - AC输入 | Gold-plated |
| 接触长度 - 配合 | 0.240" (6.10mm) | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 类型 | Shrouded | 设计类型 | Header, dual row right angle |
| 系列 | 70247 | 产品子类型 | Headers |
| 加载位置数 | All | ||
