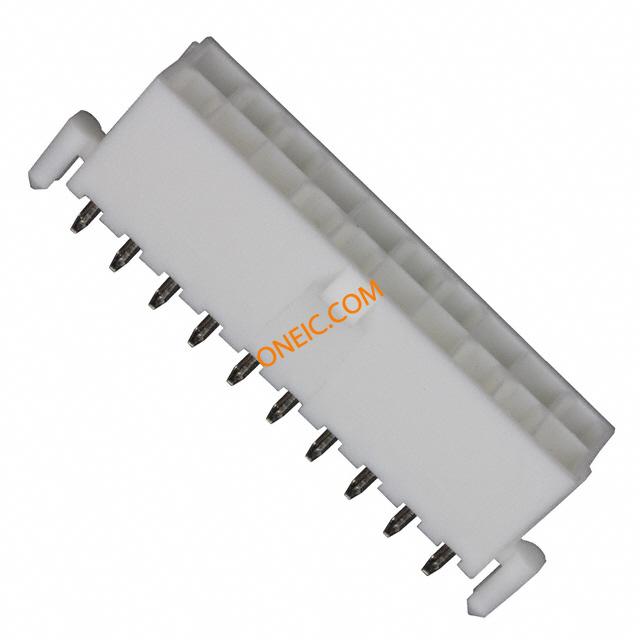

39-29-9207
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 20POS 4.2MM VERT TIN Molex 5566 Series 4.2mm Pitch 20 Way 2 Row Straight PCB Header, Solder Termination, 9A Headers & Wire Housings 20 CKT VERT HEADER Conn Wire to Board HDR 20 POS 4.2mm Solder ST Thru-Hole Tray Conn Power HDR 20 POS 4.2mm Solder ST Thru-Hole 20 Terminal 1 Port Tray Molex MINI-FIT JR. 系列 4.2mm节距 20路 (2排) 直 PCB 针座, 焊接端接, 9A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039299207 5566-20A2-210 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1440 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 600 V ac/dc | 最大额定电流 | 9A |
机械参数
| 颜色 | Natural | 间距 | 0.165" (4.20mm) |
| 包装方式 | Tray | 方向 | 直 |
| 排间距 | 0.165" (4.20mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 紧固类型 | Locking Ramp | 排数 | 2 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 20 |
| 位数 | 20 | 接触镀层厚度 | 35µin (0.90µm) |
产品信息
| 类型 | Wire to Board | 系列 | 5566 |
| 覆盖范围 | 覆盖 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Header Assemblies |
| 基础产品编号 | 5566 | 加载位置数 | All |
