39-01-2065
| 制造商 | Molex, LLC |
| 描述 | CONN RECEPT 6POS DUAL 6 way receptacle,Mini-Fit Jr,dual row Headers & Wire Housings 6 CKT RCPT HOUSING Conn Housing F 6 POS 4.2mm Crimp ST Cable Mount Bag RECEPTACLE, MINI-FIT, DUAL ROW, 6WAY Housing, Receptacle; PA Polyamide (Nylon) 6/6; 2; Female; 0.165 in.; UL 94V-0 Molex MINI-FIT JR. 系列 2 行 4.2mm 节距 6 路 直 母 压接连接器外壳 |
| 分类 |
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039012065 5557-06R-210 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | 600 V | 最大额定电流 | 13 A |
机械参数
| 深度 | 19.6mm | 间距 | 4.2mm |
| 宽度 | 15.1mm | 长度 | 13.8mm |
| 重量 | 0.001405 | 材料（通用） | :Nylon |
| 安装类型 | Straight | 安装样式 | Free Hanging |
| 排数 | 2 | 壳体材料 | Nylon |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 连接器颜色 | :Ivory | 触点数 | 6 |
| 位数 | :6 | ||
产品信息
| 连接器性别 | Female | 系列 | 5557 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles / Sockets - Housings |
| 适用产品/相关产品 | Mini-Fit Jr. Receptacle | ||
环境参数
| 工作温度 | :105°C | ||
文档与媒体
相关型号
39-00-0078
molex
Contact SKT Crimp ST Cable Mount Bag Standard receptacle contact,16 awg Headers & Wire Housings SOCKET 16 AWG BULK CRIMP SOCKET, 16AWG, PK100 CONTACT, SOCKET, 16AWG, CRIMP Mini-Fit Crimp Terminal 5556, 16 AWG, Bag, Brass, Tin (Sn) Molex MINI-FIT 系列 母 压接接线端子, 压接, 镀锡触点
39301060
MOLEX
06P MINIFIT HEAD 2R W PEGS 90° HEADER, RIGHT ANGLE, DUAL ROW, 6 WAY
76650-3011
Molex
Mini-Fit Jr connector kit UL94V-0 WtW
76650-3009
Molex
Mini-Fit Jr connector kit UL94V-0 WTB KIT, MINI-FIT JR, 4.2MM, 251PCS Molex MINI-FIT JR. 系列 线对板套件 , 内含插座、通孔直角管座、通孔垂直管座 x 251

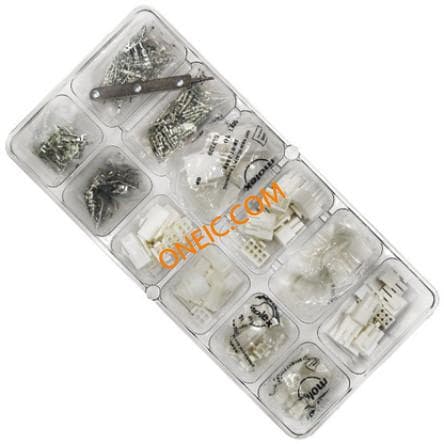

76650-3012
Molex
Mini-Fit Jr Plus HCS connector kit WtW KIT, MINI-FIT JR HCS, 4.2MM, 481PCS Design kit Mini-Fit Jr, 76650-3012, Molex Molex MINI-FIT 系列 连接器套件
46015-0603
Molex
Molex 46015 Series 4.2mm Pitch 6 Way 2 Row Straight PCB Header, Solder Termination, 12A Headers & Wire Housings MF+ HCS VERT HDR DR 6CKT V-0 PEG TIN Conn Power HDR 6 POS 4.2mm Solder ST Thru-Hole 6 Terminal 1 Port Tray Male header Pitch4.2 mm Poles 2 x 3 Mini-Fit® Plus HCS, 46015-0603, Molex Molex Mini-Fit Plus 系列 6路 4.2mm节距 (2排) 直 PCB 针座 , 焊接端接, 12A, 通孔
39-00-0039
Molex
Standard receptacle contact,24-18 awg Headers & Wire Housings SOCKET 24-18AWG BULK Contact SKT Crimp ST Cable Mount Bag TERMINALS; BRASS(TIN PLATD); 24-18AWG; FEMALE Molex MINI-FIT 系列 母 压接接线端子, 压接, 镀锡触点
