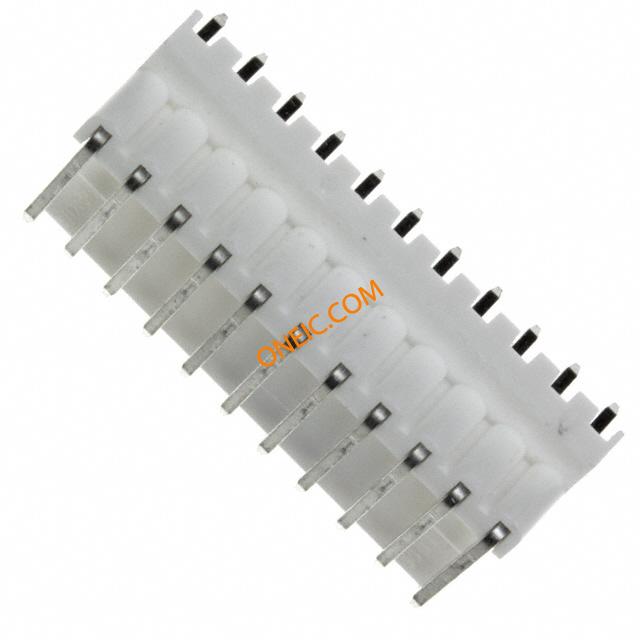

22-05-1112
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 11POS 2.5MM R/A TIN Molex 5046 Series 2.5mm Pitch 11 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.5MM RA 11P HDR FRICTION LOCK SN Conn Wire to Board HDR 11 POS 2.5mm Solder RA Thru-Hole Bag Molex Mini-Latch 系列 2.5mm节距 11路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | KK | 零件号别名 | 0022051112 5046-11A |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 750 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 250 V | 开关功能 | Unlatched |
| 最大额定电流 | 3A | ||
机械参数
| 颜色 | Natural | 间距 | 0.098" (2.50mm) |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Nylon | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 11 | 位数 | 11 |
| 接触长度 - 配合 | 0.295" (7.49mm) | 接触镀层厚度 | 200µin (5.08µm) |
产品信息
| 类型 | Wire to Board | 系列 | 5046 |
| 覆盖范围 | 无覆盖 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 基础产品编号 | 5046 |
| 加载位置数 | All | ||
相关型号

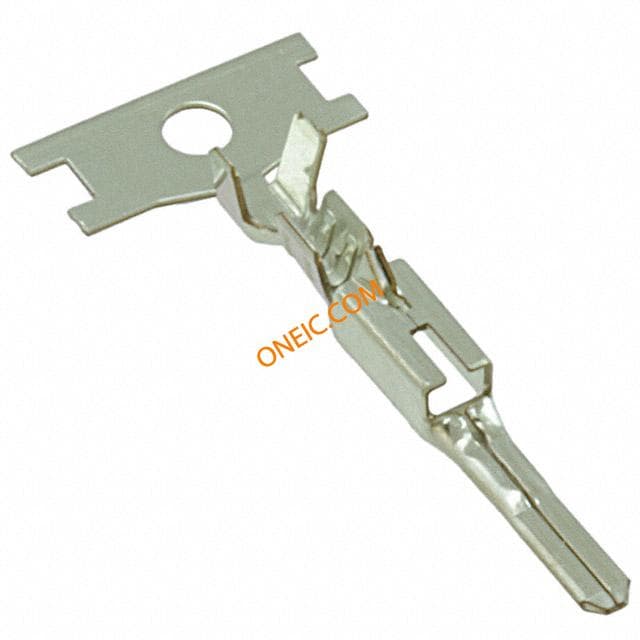

0503988000
molex
Contact PIN Crimp ST Cable Mount Reel 2.5 W-W CRIMP PIN (CHAIN)
¥0.2018
详情
暂无图片
0503988100
Molex, LLC
. 0503988100 - Pin Contact Tin 22-28 AWG Crimp from Molex. from now!
¥0.7948
详情

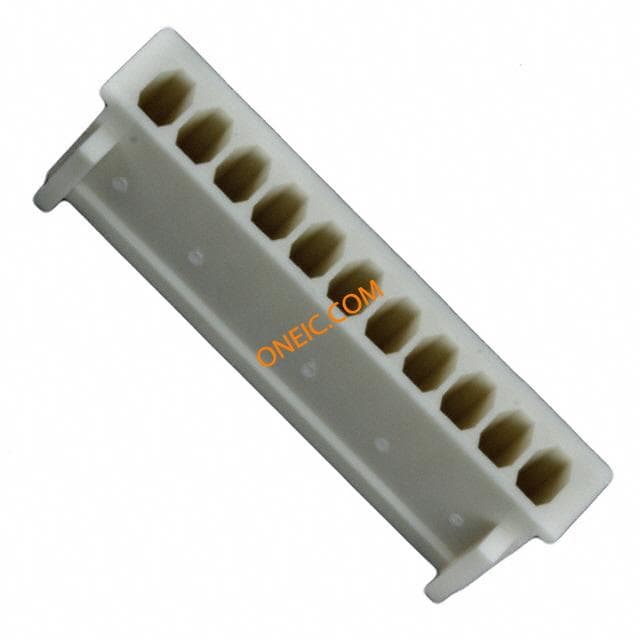

22-01-1114
