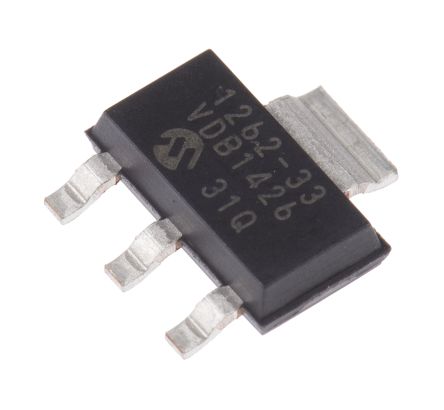

TC1262-3.3VDB
| 制造商 | Microchip Technology Inc. |
| 描述 | LDO Regulator Pos 3.3V 0.5A 4-Pin(3+Tab) SOT-223 IC REG LDO 3.3V 0.5A SOT223-3 TC1262-3.3VDB, Low Dropout Voltage Regulator, 0.5A, 3.3V ±0.5%, 2.7 to 6Vin, 3-Pin SOT-223 LDO Voltage Regulators 500mA Fixed Output CMOS LDO IC, LDO, 500MA, 3.3V, SOT223-3 TC1262-3.3VDB LDO voltage regulator, 3.3 V, SOT-223-3, TC1262-3.3VDB, Microchip Microchip , LDO 调节器, 500mA, 3.3 V输出 ±0.5%, 2.7 → 6 V输入, 3 + Tab针 SOT-223封装 LDO.VREG POS 3,3V 0,5A SOT223 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | TC126233VDB | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 抗辐射加固 | No |
电气参数
| 精度 | ±0.5 % | 容差 | 2 % |
| 输出类型 | Fixed | 工作模式 | Linear |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.003(Typ) %/V | 负载调整率 | 0.002(Typ) %/mA |
| 输出电流 | 0.5 A | 供电电压 | 0.02@100uA|0.06@100mA|0.2@300mA|0.35@500mA V |
| 输出数量 | 1 | 稳压器拓扑 | Positive Fixed |
| 稳压器数量 | 1 | 最小输入电压 | 3.3V |
| 输出电压精度 | �0.5 % | 直流输入电压（最小） | 2.7 V |
| 电压负载调整率 | 0.5 % | 最大持续工作电压（MCOV） | :6V |
机械参数
| 宽度 | 3.7mm | 高度 | 1.7mm |
| 长度 | 6.7mm | 重量 | 0.0002 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :3 |
| 封装形式 | 4SOT-223 | 冷却的封装 | SOT-223 |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 6.7 x 3.7 x 1.7mm |
| 位数 | 3 | 供应商器件封装 | SOT-223-3 |
产品信息
| 类型 | Linear | 极性 | Positive |
| 拓扑 | LDO | 基本单元 | :1262 |
环境参数
| 工作温度 | -40 to 125 °C | ||
