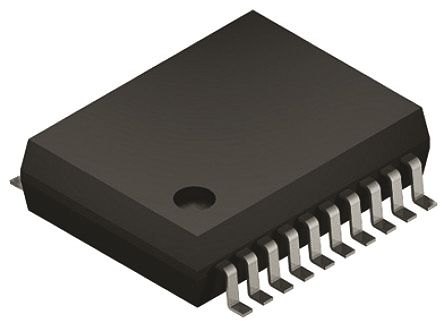

RFPIC12F675F-I/SS
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC12 PIC RISC 1.75KB Flash 5V 20-Pin SSOP Tube 8-BIT-MICROC. ASK RF 1K Flash IC MCU 1KX14 RF FSK/ASK 20SSOP RF Microcontrollers - MCU 380-450MHz UHF ASK/FSK Transmitter MCU, 8BIT, RFPIC12F, 20MHZ, SSOP-20 PIC microcontroller; EEPROM:128B; SRAM:64B; 20MHz; SSOP20; 2÷5.5V Microchip RFPIC12F 系列 8 bit RFPIC MCU, 20MHz, 1024 x 14 字 ROM 闪存, 64 x 8 B RAM, 20针 SSOP封装 RFPIC 1,75K SSOP20 8BIT 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 67 |
| 其他名称 | Q3188156 | 产品类别 | RF Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 67 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 20 MHz | 存储器 | 1.75kB |
| RAM 大小 | 64 byte | 内核大小 | :8bit |
| 核心类型 | PIC | 频率 | 380MHz ~ 450MHz |
| 接口 | USB | 时钟速率 | 20 MHz |
| EEPROM容量 | 128Byte | 存储器容量 | 1.7KByte |
| 存储器类型 | FLASH | I/O 数量 | 6 |
| 数据接口 | PCB, Surface Mount | 额定输出功率 | 10dBm |
| 时钟频率 | :20MHz | 数据速率（最大） | 40 kbps |
| 最大频率 | 4MHz | 供电电压 | 5 V |
| 数字I/O线数 | 6pins | 分辨率（位） | 10Bit |
| 通道数量 | 4 | 程序存储器大小 | 1.75 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 4channels |
| 最小输入电压 | 2V | 发射电流 | 14mA |
| 8位定时器数量 | 1 | 最小供电电压 | 2...5.5V |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
机械参数
| 重量 | 0.0001 | 包装方式 | Tube |
| 安装类型 | SMD | 安装样式 | SMD/SMT |
| 引脚数 | :20 | 封装形式 | 20SSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 21 |
| 天线连接器 | PCB, Surface Mount | 核心数/总线宽度 | 8 Bit |
产品信息
| SPG | 21 | 类型 | PIC microcontroller |
| 系列 | rfPIC12F | 匹配码 | RFPIC12F675F-I/SS |
| 片内RAM（通道数×位宽） | 4-chx10-bit | 外设 | :Timer |
| 应用 | RKE, Security Systems | 架构 | Harvard 8bit |
| 单元数量 | 1 | 定时器数量 | 2 |
| 控制器系列 | :RFPIC12F675x | 标准交期 | 24 weeks |
| 射频系列/标准 | PIC12 | 调制或协议 | ASK, FSK |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
