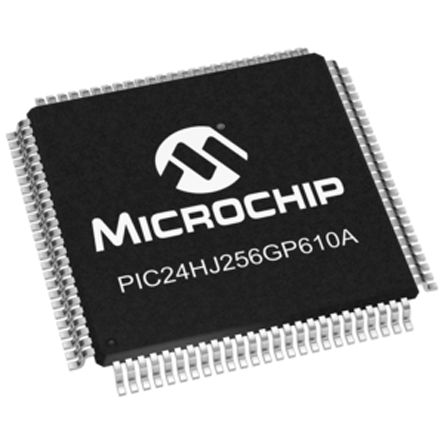

PIC24HJ256GP610A-I/PF
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 256KB Flash 3.3V 100-Pin TQFP Tray IC MCU 16BIT 256KB FLASH 100TQFP MCU PIC24HJ,40MIPS,256KB Flash,TQFP100 16-bit Microcontrollers - MCU 16 Bit MCU 40MIPS 256KB FLASH MCU 16-Bit PIC24H PIC RISC 256KB Flash 3.3V 100-Pin TQFP Tray IC, MCU, 16BIT, 256K FLASH, 100TQFP MCUPIC24HJ,40MIPS,256KBFlash,TQFP100 Microchip PIC24HJ 系列 16 bit PIC MCU, 40MIPS, 256 kB ROM 闪存, 16384 B RAM, 100针 TQFP封装 PIC24HJ 256K TQFP100 85°C |
| 分类 |
商业参数
| 其他名称 | PIC24HJ256GP610AIPF | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 转速 | 40 MHz | 定时器 | 9 x 16 bit |
| RAM 大小 | 16 KB | 内核大小 | 16-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | CAN/I2C/SPI/UART | 时钟速率 | 40 MHz |
| 分辨率 | 16bit | 存储器容量 | 16 KB |
| I/O 数量 | 85 | 额定电压 | 3 → 3.6 V |
| 看门狗定时器 | 1 | 时钟频率 | :80MHz |
| 数据转换器 | A/D 32x10b/12b | 最大频率 | 40MIPS |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 供电电压 | 3.3 V | 分辨率（位） | 12bit |
| 通道数量 | 2 | 程序存储器大小 | 256 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 32 |
| 最小供电电压 | 3 V | 频率（中心/带宽） | 16bit |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V |
机械参数
| 宽度 | 12mm | 高度 | 1.05mm |
| 长度 | 12mm | 重量 | 0.02 |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :100 |
| 封装形式 | 100TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 尺寸/外形 | 12 x 12 x 1.05mm |
| 位数 | 100 | 供应商器件封装 | 100-TQFP (14x14) |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 8 x 16 bit |
产品信息
| 系列 | PIC24H | 产品特性 | CAN Controller |
| 片内RAM（通道数×位宽） | 2(32-chx12-bit) | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 架构 | DSP, RISC | 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 定时器数量 | 9 | 控制器系列 | :PIC24HJxxxGPxxx |
| 射频系列/标准 | PIC24 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
