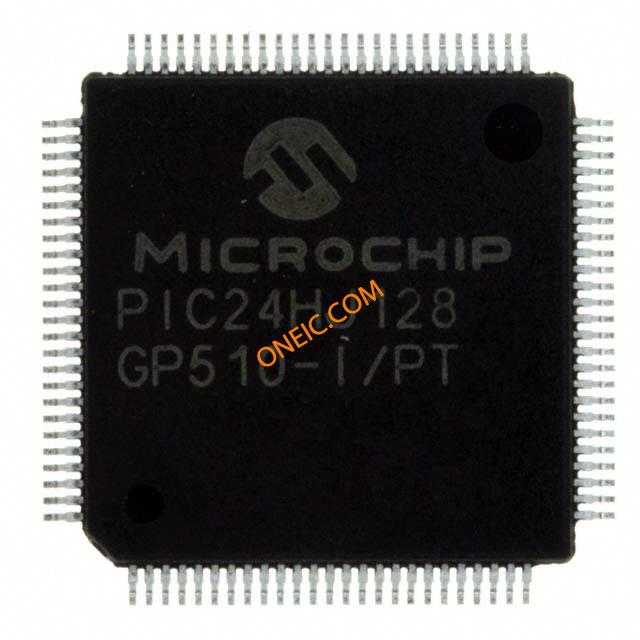

PIC24HJ128GP510-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 128KB Flash 3.3V 100-Pin TQFP Tray 16-bit Microcontrollers - MCU 128KB 16 Bit MCU 128KB FLASH IC MCU 16BIT 128KB FLASH 100TQFP MCU,16-Bit,128KBFlash,8KBRAM,85I/O,TQFP-100 |
| 分类 |
商业参数
| 最小起订量 | 1000 | 产品 | MCU |
| 单位包装 | 119 | 其他名称 | PIC24HJ128GP510IPT |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Trays |
| 工厂包装数量 | 119 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 输入端 | 85 | 转速 | 40 MHz |
| 定时器 | 9-16-bit,4-32-bit | 存储器 | 128KBytes |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | PIC | 接口 | CAN/I2C/SPI/UART |
| 时钟速率 | 40 MHz | 比较器数量 | 0 |
| 存储器容量 | 8 KB | 存储器类型 | Flash |
| I/O 数量 | 85 | 电压范围 | 3-3.6V |
| 位数 | 16 | 额定电压 | 3-3.6V |
| 看门狗定时器 | 1 | 时钟频率 | 40MIPS |
| 数据转换器 | A/D 32x10b/12b | 振荡器类型 | Internal |
| 供电电压 | 3.3 V | 分辨率（位） | 12 bit |
| 通道数量 | 32 | 模拟输入/输出 | 32-Channel,12-Bit |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 32 Channel |
| 计数器/定时器数量 | 9 Timer | 每元件位数 | 12 bit |
| 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V | ||
机械参数
| 宽度 | 12 mm | 高度 | 1 mm |
| 长度 | 12 mm | 包装方式 | Tray |
| 安装样式 | SMD/SMT | 引脚数 | 100 |
| 封装形式 | 100TQFP | 供应商器件封装 | 100-TQFP (12x12) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| 系列 | PIC24H | 产品特性 | CAN Controller |
| 片内RAM（通道数×位宽） | 32-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART | 制造商全称 | Microchip Technology |
| 核心处理器 | PIC | 定时器数量 | 13 |
| 射频系列/标准 | PIC24 | 输入数量及类型 | 85 |
环境参数
| 工作温度 | -40 to 85 °C | ||
