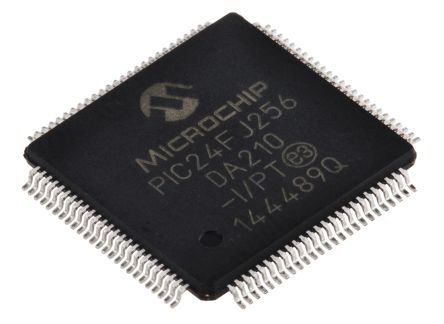

PIC24FJ256DA210-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit PIC24 PIC RISC 256KB Flash 2.5V/3.3V 100-Pin TQFP Tray 16-bit Microcontrollers - MCU 16b 256KB Flash 96K RAM USB Graphics MCU 16-bit PIC24F PIC RISC 256KB Flash 2.5V/3.3V 100-Pin TQFP Tray 16 bit MCU TQFP100 Ro IC MCU 16BIT 256KB FLASH 100TQFP PIC24FJ256DA210-I/PT, 16 bit Microcontroller PIC 32MHz 256kb Flash, 96kb RAM, USB I2C SPI 100-Pin TQFP IC, MCU, 16BIT, 256K FLASH, 100TQFP TQFP-10012x12x1mmTray,16-Bit,256KBFlash,96KRAM,USB,Graphics PIC microcontroller; SRAM:98304B; 32MHz; TQFP100; 2.2÷3.6V Microchip PIC24FJ 系列 16 bit PIC MCU, 32MHz, 256 kB ROM 闪存, 96 kB RAM, 1xUSB, 100针 TQFP封装 PIC24FJ 256K TQFP100 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 119 |
| 其他名称 | PIC24FJ256DA210IPT | 标准包装数量 | Trays |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 84 | 转速 | 32 MHz |
| 定时器 | 5 x 16 bit | 存储器 | 256KBytes |
| 容量（如电池容量、线径容量等） | 256Kbytes | 以太网 | 0 |
| RAM 大小 | 96 KB | 内核大小 | 16-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/UART/USB |
| 时钟速率 | 32 MHz | 比较器数量 | 3 |
| 分辨率 | 16bit | EEPROM容量 | 0Byte |
| 存储器容量 | 96 KB | 存储器类型 | FLASH |
| 显示类型 | 640x480 | I/O 数量 | 84 |
| 电压范围 | 2.2-3.6V | 位数 | 10 |
| 额定电压 | 3.3 V | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 24x10b |
| 最大频率 | 60MHz | DAC数量 | 9 |
| 振荡器类型 | Internal | 串行协议 | 4 |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 84pins |
| 分辨率（位） | 16bit | 通道数量 | 24 |
| 模拟输入/输出 | 3 | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 24 | 最小输入电压 | 3.6V |
| 最小供电电压 | 2.2...3.6V | 频率（中心/带宽） | 16bit |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2.2 V ~ 3.6 V |
机械参数
| 宽度 | 12mm | 高度 | 1mm |
| 长度 | 12mm | 重量 | 0.02 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :100 | 封装形式 | 100TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 12 | 包装数量 | TQFP |
| 尺寸/外形 | 12 x 12 x 1mm | 位数 | 100 |
| 外壳尺寸-插件 | 1 | 供应商器件封装 | 100-TQFP (12x12) |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 9 x 16 bit |
产品信息
| SPI | 3 | SPG | 10 |
| USB | 1 | 类型 | PIC microcontroller |
| 系列 | PIC24F | 协议 | 3 |
| 匹配码 | PIC24FJ256DA210-I/PT | CAN编号 | 0 |
| SPI编号 | 3 | 片内RAM（通道数×位宽） | 24-chx10-bit |
| 外设 | Brown-out Detect/Reset, GFX, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, IrDA, SPI, UART/USART, USB OTG | 核心处理器 | PIC |
| LED数量 | 100 | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC24FJxxxDAxxx | 标准交期 | 18 weeks |
| 射频系列/标准 | PIC24 | DigiKey可编程 | Yes |
| 宏单元数量 | 0 | 印刷电路板数量 | 100 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
