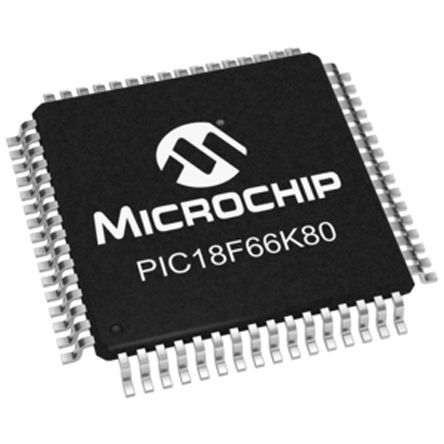

PIC18F66K80-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V 64-Pin TQFP Tray 8 bit MCU TQFP64 IC MCU 8BIT 64KB FLASH 64TQFP PIC18F66K80-I/PT, 8 bit Microcontroller PIC 64MHz 64kb Flash, 1024, 3648B RAM, I2C SPI 64-Pin TQFP 8-bit Microcontrollers - MCU 64KB FL 4KBRM 16MIPS 12bit ADC CTMU MCU, 8BIT, 64K FLASH, 4K RAM, 64TQFP IC,MCU,nanoWatt;8-Bitw/ECAN;Flash,64KB;16MIPS;11-ch,12-BitA/D;TQFP-64 PIC microcontroller; EEPROM:1024B; SRAM:3648B; 64MHz; TQFP64 Microcontroller 8 Bit TQFP-64, PIC18F66K80-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 64 kB ROM 闪存, 1024 B，3648 B RAM, 64针 TQFP封装 PIC18F 64K TQFP64 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC18F66K80IPT | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 汽车级 | NO |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 54 | 转速 | 64 MHz |
| 定时器 | 2 x 8 bit, 3 x 16 bit | 存储器 | 64KBytes |
| 以太网 | 0 | RAM 大小 | 3648 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 64 MHz | 接口 | CAN/I2C/SPI/USART |
| 时钟速率 | 64 MHz | 比较器数量 | 2 |
| 分辨率 | 10bit | EEPROM容量 | 1024Byte |
| 存储器容量 | 64KByte | 存储器类型 | FLASH |
| 显示类型 | 0 | I/O 数量 | 54 |
| 电压范围 | 1.8-5.5V | 位数 | 8 |
| 额定电压 | 3.3 V | 看门狗定时器 | 1 |
| 时钟频率 | :64MHz | 数据转换器 | A/D 11x12b |
| 最大频率 | 25MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 50pins | 分辨率（位） | 16bit |
| 通道数量 | 1 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 1KBytes | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 11channels |
| 最小输入电压 | 5.5V | 8位定时器数量 | 2 |
| 最小供电电压 | 1.8 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1mm |
| 长度 | 10mm | 重量 | 0.006667 |
| 包装方式 | TRAY | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | 10 |
| 尺寸/外形 | 10 x 10 x 1mm | 位数 | 64 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1 x 10 bit, 4 x 10 bit | ||
产品信息
| SPG | 10 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 产品特性 | CAN Controller | 基本单元 | :PIC18F |
| 匹配码 | PIC18F66K80-I/PT | CAN编号 | 1 |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx12-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | ECAN, I²C, LIN, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 16MHz, 31kHz, 500kHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC18FxxKxx | 标准交期 | 17 weeks |
| 射频系列/标准 | PIC18 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
